Modélisation de l'asservissement de position du bras

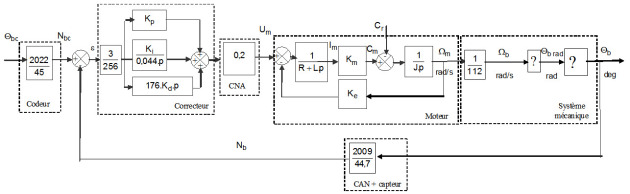

Le schéma-bloc incomplet de l'asservissement de position du bras est présenté ci-dessous.

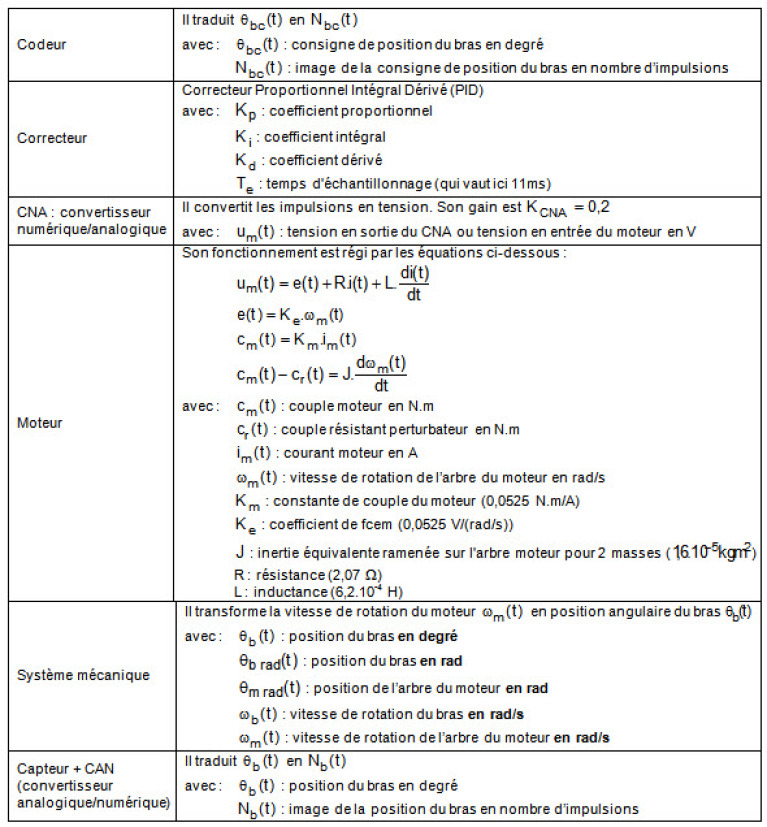

Caractéristiques des constituants de la chaîne fonctionnelle :
Schéma-bloc partiellement réalisé sur Did'Acsyde à télécharger sur le bureau dans le dossier "mes documents élèves" :
