Modélisation de l'axe du lacet asservi en position

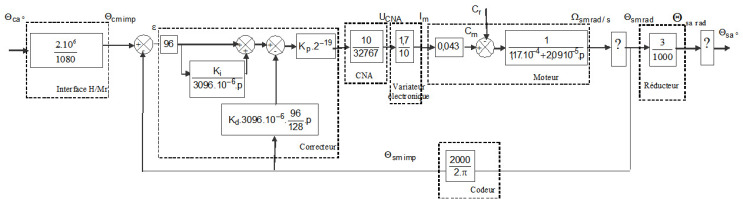

Le schéma-bloc incomplet de l'asservissement de position de l'axe du lacet est présenté ci-dessous.

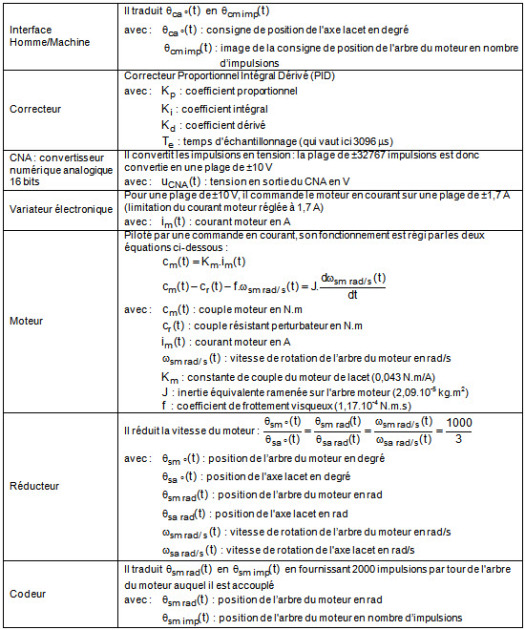

Caractéristiques des constituants de la chaîne fonctionnelle « axe lacet » :
Schéma-bloc partiellement réalisé sur Did'Acsyde à télécharger sur le bureau dans le dossier "mes documents élèves" :
