Positionnement du motoréducteur
Pour simuler l'irrégularité du sol, il est possible avec les deux configurations (Paralever ou Monolever), de déplacer soit le châssis 5 par rapport au sol 1, soit la plaque 9 par rapport au sol 1.
Pour cela, on positionne le motoréducteur muni de l'excentrique JK à 2 endroits différents.

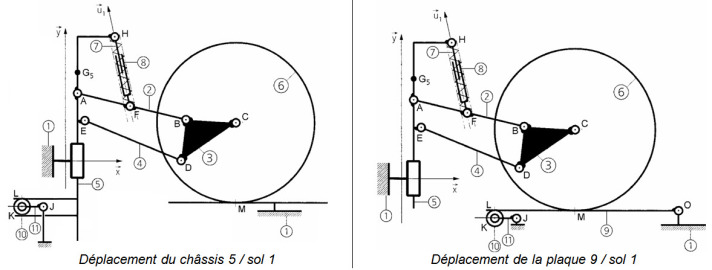

Exemple pour le système Paralever :
NB :
- K est le point au centre du galet 10,
- L est le point de contact entre le galet 10 et le châssis 5 (pour le dessin de gauche),
- [JK] est l'excentrique 11, et vaut pour notre système 32 mm.
