De SolidWorks à Meca3D

Étape 1 : créer un contour fermé (esquisse 2D)

– créer un nouveau fichier pièce en cliquant sur Fichier / Nouveau / « Pièce » ;

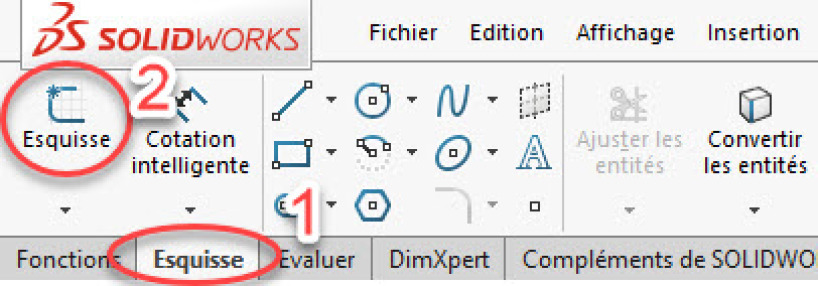

– créer une esquisse 2D en sélectionnant l'onglet Esquisse et en cliquant sur .

– réaliser le contour fermé de l'esquisse 2D à l'aide des outils ligne , cercle ... (voir exemple d'une esquisse ci-contre).

remarques :

  • pour sortir d'un outil ligne, rectangle... appuyer sur la touche « Échap » du clavier ;

  • pour effacer un trait, sélectionner-le, puis appuyer sur la touche « Suppr » du clavier ;

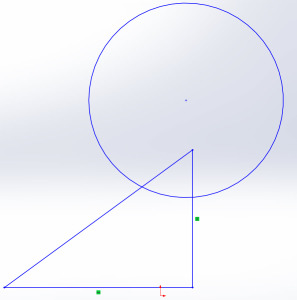

Exemple d'une esquisse 2D :

– gérer si besoin des relations géométriques entre les traits (horizontale , coïncidente ...) :

  • pour ajouter des relations géométriques, cliquer sur la petite flèche sous l'icône   , puis sur "ajouter des relations" (voir image ci-contre) :

  • pour supprimer des relations géométriques, les sélectionner directement sur l'esquisse 2D dans la zone graphique, puis appuyer sur la touche « Suppr » du clavier ;

– coter les traits au fur et à mesure de leur construction, en cliquant sur (ne pas attendre la fin de la réalisation du contour fermé pour commencer à coter) ;

remarques :

  • pour modifier une cote, double-cliquer sur celle-ci,

  • pour coter un entraxe (distance entre les axes de 2 cercles), sélectionner les 2 cercles,

  • pour positionner un cercle, cliquer sur son centre puis sur un trait de l'esquisse afin d'imposer la distance entre le centre et ce trait ;

– fermer l'esquisse 2D en cliquant sur ;

– pour rouvrir une esquisse 2D qui a été fermée, en vue de sa modification, cliquer droit sur le nom de celle-ci dans l'arbre de création (colonne à gauche de l'écran), puis choisir l'icône « éditer l'esquisse » .
