Les 4 chaînes de puissance
Pour réaliser l'impression et la numérisation d'un document, l'imprimante multifonctions HP 2540A dispose de quatre chaînes de puissance indépendantes :
la première pour translater la tête d'impression (afin de translater l'encre) sur la largeur du support à imprimer afin de balayer toute sa surface ;
la seconde pour mettre en rotation les rouleaux (afin de translater la feuille) afin de la présenter en vis à-vis la tête d'impression et la nouvelle zone de papier à imprimer ;
la troisième pour éjecter l'encre en direction du papier par les buses implantées sur les cartouches. Pour réaliser cette opération, le système comporte deux cartouches (une noir et une en trois couleurs) pouvant être changées indépendamment ;
la quatrième pour translater le capteur CCD associé au scanner (afin de numériser les données situées sur une feuille). Cette chaîne de puissance est située dans le capot supérieur de l'imprimante multifonctions.
Dans cette maquette , on ne s'intéresse pas à la troisième chaîne de puissance : éjecter l'encre.

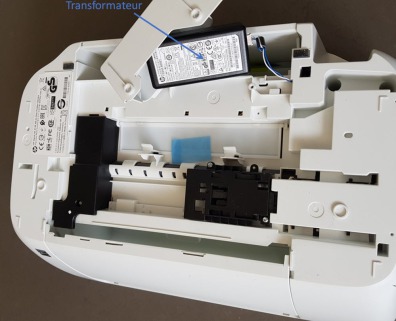

NB : un transformateur (situé à l'arrière de l'imprimante) est commun à toutes les chaînes de puissance.

« Prendre un tournevis et démonter la trappe pour le visualiser. »
« Ne pas oublier de le remonter immédiatement ;-) »

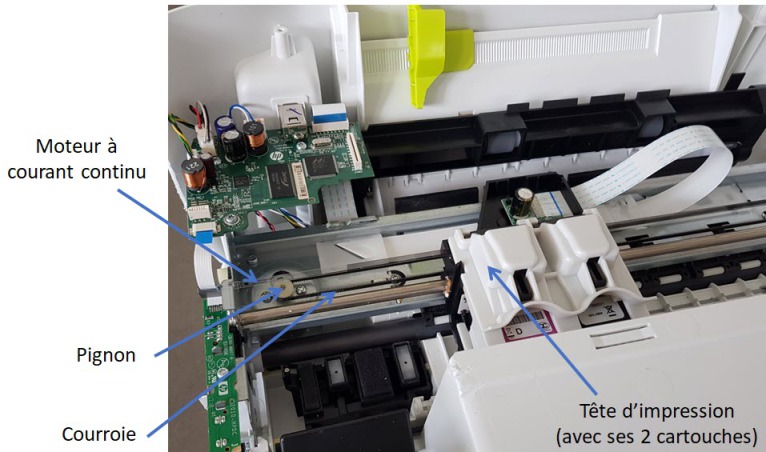

Chaîne de puissance de l'activité "translater la tête d'impression" (afin de translater l'encre)
Cette chaîne de puissance est constituée principalement de :
le transformateur ;
un hacheur qui est intégré à la carte électronique ;
un moteur à courant continu ;
un pignons-courroie qui transforme le mouvement de rotation de l'axe du moteur en mouvement de translation de la tête d'impression ;
la tête d'impression (effecteur).
« Repérer TOUS les constituants ci-dessus, sur l'imprimante démontée. »

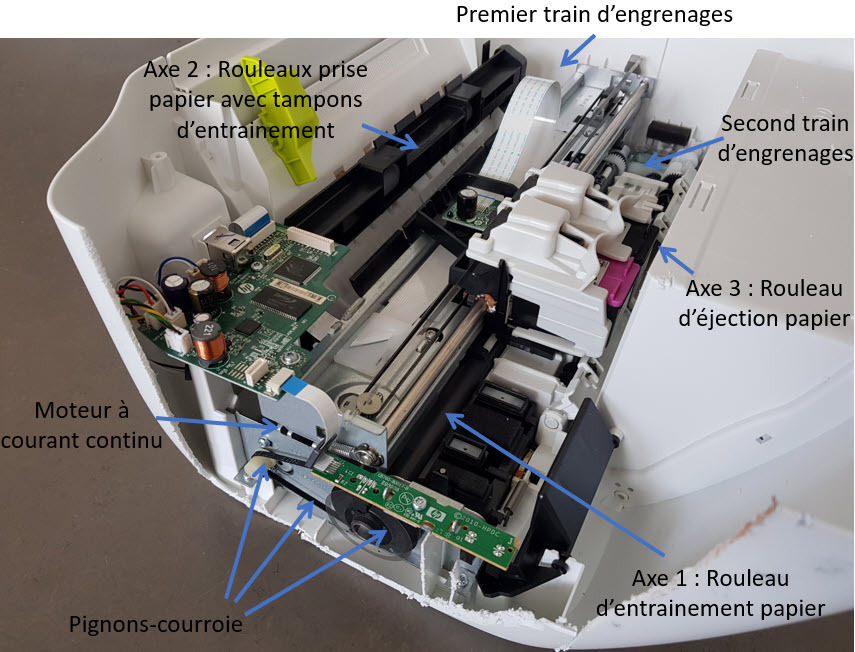

Chaîne de puissance de l'activité "mettre en rotation les rouleaux" (afin de translater la feuille)
Cette chaîne de puissance est constituée principalement de :
le transformateur ;
un hacheur qui est intégré à la carte électronique ;
un moteur à courant continu ;
un pignons-courroie ;
un rouleau d’entraînement papier (axe1) (effecteur) ;
un premier train d'engrenages cylindriques ;
des rouleaux prise papier (axe2) (effecteur), permettant d'engager une feuille ;
un second train d'engrenages cylindriques ;
un rouleau d'éjection papier (axe3) (effecteur), permettant de guider la feuille vers la sortie.
« Repérer TOUS les constituants ci-dessus, sur l'imprimante démontée. »

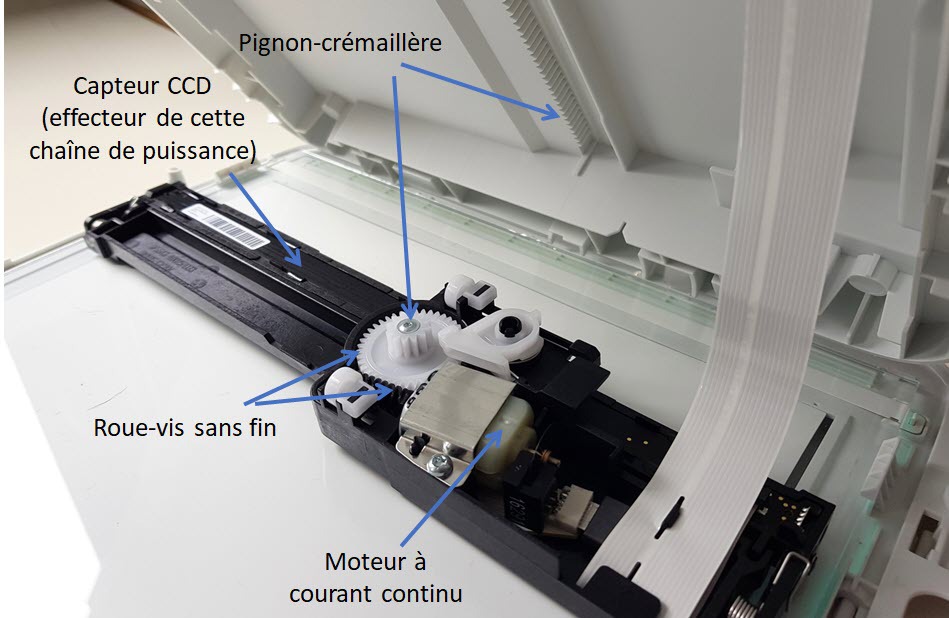

Chaîne de puissance de l'activité "déplacer le capteur CCD associé au scanner" (afin de scanner les données)
Cette chaîne de puissance est constituée principalement de :
le transformateur ;
un hacheur qui est intégré à la carte électronique ;
un moteur à courant continu ;
un engrenage roue-vis sans fin ;
un pignon-crémaillère qui transforme le mouvement de rotation de l'axe de sortie du réducteur en mouvement de translation du capteur CCD.
le capteur CCD associé au scanner (effecteur).
« Repérer TOUS les constituants ci-dessus, sur l'imprimante démontée. »
