Constitution

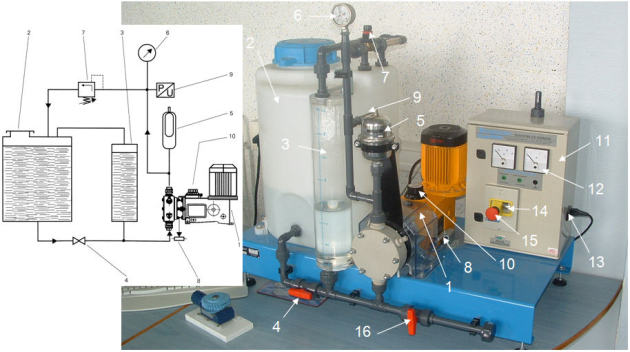

La station de dosage a été placée dans un environnement qui permet son fonctionnement "en circuit fermé". Elle est principalement constituée de :
• une pompe doseuse DOSAPRO MILTON ROY série F200 (1)
• un bac réservoir de 60 litres (2)
• une vanne d'isolement (4) permettant de séparer le réservoir de l'éprouvette graduée (3) et donc d'utiliser l'éprouvette pour une mesure de débit
• une vanne de vidange (16)
• un vernier de réglage (10) permettant de régler le débit de 0% à 100% du débit nominal
• un capteur de déplacement (8) qui permet de connaître la position du piston de la pompe
• un capteur de pression (9) pour mesurer la pression de refoulement
• un manomètre (6) pour une lecture rapide de cette pression de refoulement
• un ballon amortisseur (5) qui permet d'atténuer les pulsations de débit et de pression (il lisse la courbe sinusoïdale du débit et de la pression)
• une soupape de retenue réglable (7) qui permet de faire varier la pression dans le circuit de refoulement : ceci simule une charge résistante ou un récepteur dans le circuit
• une armoire de commande (11) sur laquelle on trouve :
• un ampèremètre et un voltmètre à aiguille (12) sur le circuit d'alimentation du moteur
• un interrupteur général (13)
• un bouton de mise en marche (14)
• un bouton coup de poing d'arrêt (15)
