Partie opérative

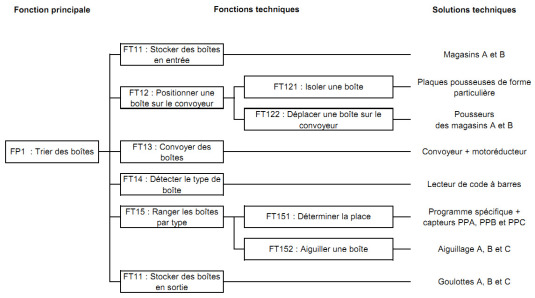

Analyse fonctionnelle interne : FAST
La maquette comporte :
• deux magasins verticaux A et B de stockage de boîtes non triées, équipés chacun d'un dispositif de déstockage (pousseur) représentant deux voies d'amenée de produits,
• un convoyeur pour le transfert des boîtes,
• un poste d'identification constitué d'un lecteur de code à barres (muni d'un décodeur),
• trois aiguillages à volet,
• trois goulottes A, B, C où sont regroupés les lots de boîtes.
Historiquement, les boîtes (empilées à l'intérieur des magasins A et B) étaient poussées, une par une, sur le convoyeur où elles étaient d'abord identifiées (par le code à barres figurant sur l'emballage) puis dirigées vers l'une des trois goulottes A, B ou C.
A l'heure actuelle, le lecteur de code à barres ne fonctionnant plus, les boîtes du magasin A sont aiguillées dans la goulotte A, et les boîtes de pellicules du magasin B dans la goulotte B.

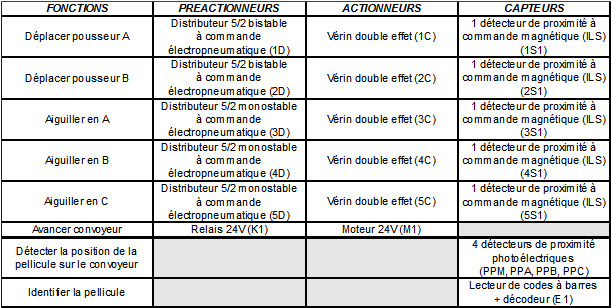

Description des éléments constitutifs
Repérer tous ces constituants sur la maquette. Pour cela, aidez-vous des repères entre parenthèses (1D, 1C, 1S1...) inscrits sur les plaques signalétiques collées sur les composants réels.
Deux réducteurs sont utilisés après le moteur :
Le premier réducteur est un réducteur roue-vis (voir vidéo ci-dessous) :
Le second réducteur est un réducteur poulie-courroie (voir vidéos ci-dessous) :
Repérer sur la maquette, ces 2 réducteurs (roue-vis, et poulie-courroie) situés après le moteur.
