Énergies disponibles
Énergie électrique

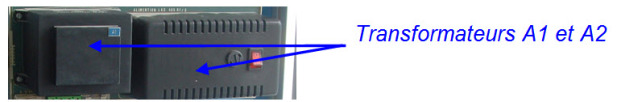

L'énergie électrique est délivrée dans notre salle par le réseau EDF. Pour obtenir l'énergie souhaitée, la tension est abaissée par 2 transformateurs :
- Transformateur 220V/24V CC (A1) pour alimenter l'automate et le moteur (M1),
- Transformateur 220V/5V CC (A2) pour alimenter le décodeur (E1).
Énergie pneumatique

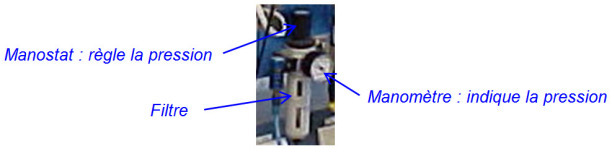

L'énergie pneumatique est délivrée dans notre salle par un compresseur situé au sous-sol du bâtiment. L'air comprimé arrive par la canalisation bleue. Pour obtenir l'énergie souhaitée, l'air est filtré et réglé à la pression désirée par un manostat.
Repérer sur la maquette, l'arrivée de ces deux types d'énergies (électrique et pneumatique), ainsi que les constituants qui adaptent ces énergies.
