Créer une action de pesanteur
La création d'une action de pesanteur se fait :
– soit globalement, en plaçant une résultante au centre de gravité. Il est nécessaire que la position du centre de gravité soit connue et déjà créée dans SolidWorks. Pour cela ajouter un effort "général" constant et fixe en ce point d'application (voir partie suivante Créer un effort dans le cas « général »).
– soit localement, en plaçant des petites actions élémentaires en tout point du volume... Pour ce modèle plus fin, il est nécessaire de connaître la masse volumique de la pièce, et de la déclarer :

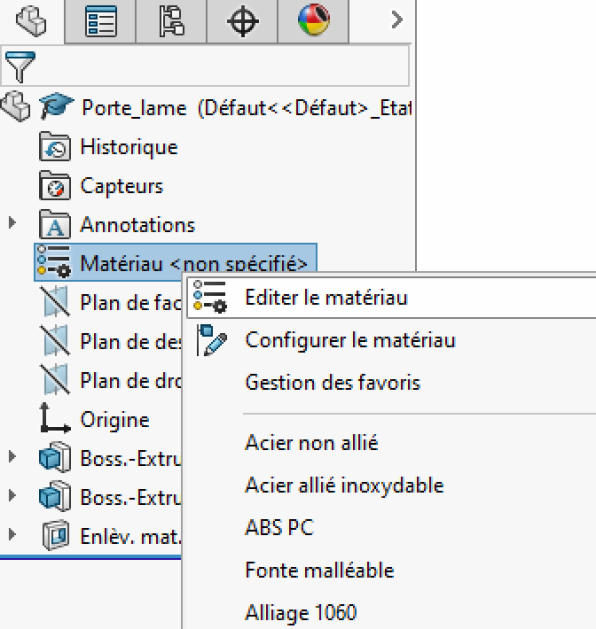

Pour associer une masse volumique à une pièce lors de sa création (voir la partie "Réaliser une pièce" de ce tutoriel), cliquer droit sur Matériau/Éditer le matériau dans l'arbre de création de la pièce, puis sélectionner un des matériaux proposés dans la bibliothèque ou créer un nouveau matériau dans Matériaux personnalisés.

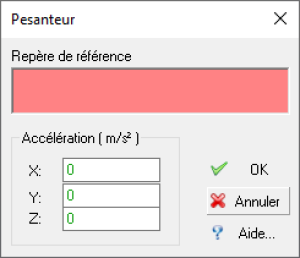

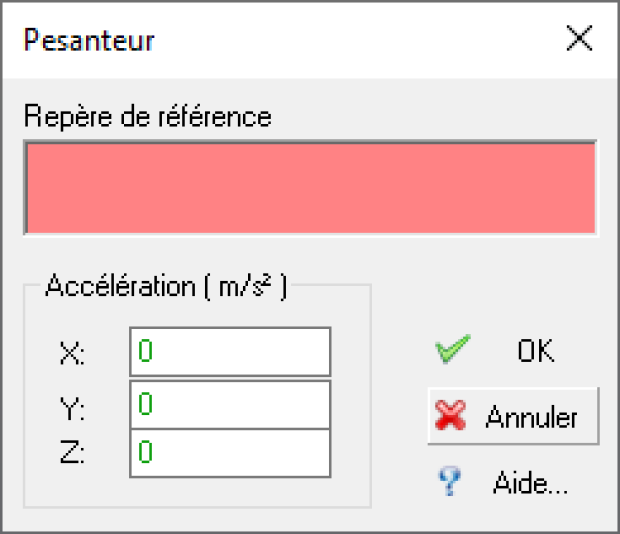

Ensuite, après avoir associé à chaque pièce, les masses volumiques correspondant aux matériaux présents sur le système réel, cliquer droit sur Effort / Accélération de la pesanteur, puis renseigner la valeur de l'accélération de la pesanteur (+ ou - 9,81 m/s2) dans un repère de référence. Ce repère de référence est :
soit le repère général (celui du trièdre affiché en bas à gauche de l'écran) si rien n'est sélectionné dans la case associée,
ou soit un repère lié à une pièce (à sélectionner).
Valider en cliquant sur OK. Ces actions de pesanteur locales sont alors représentées dans la zone graphique par une action locale pour chaque pièce.
– vérifier les efforts créés. Pour cela :

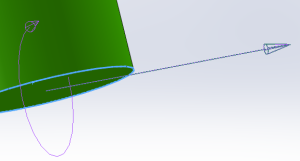

mettre en surbrillance un effort dans la zone graphique, en cliquant sur cet effort dans l'onglet Meca3D. Les résultantes sont représentées par des flèches, alors que les moments sont représentés par des arcs orientés (voir image ci-contre).
cliquer sur l'icône « reconstruire »
placé en haut de la fenêtre ;

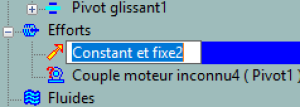

– renommer explicitement un effort, en double cliquant sur son nom :
– il est possible par la suite, de ne plus prendre en compte une action créée, en cliquant droit sur un effort dans l'onglet Meca3D, puis en sélectionnant inactiver.
