Créer un « couple »
Un couple (même s'il n'est pas moteur) est appelé "Moteur" au lieu de "Couple" dans Meca3D...
Cliquer droit sur Effort / Ajouter.

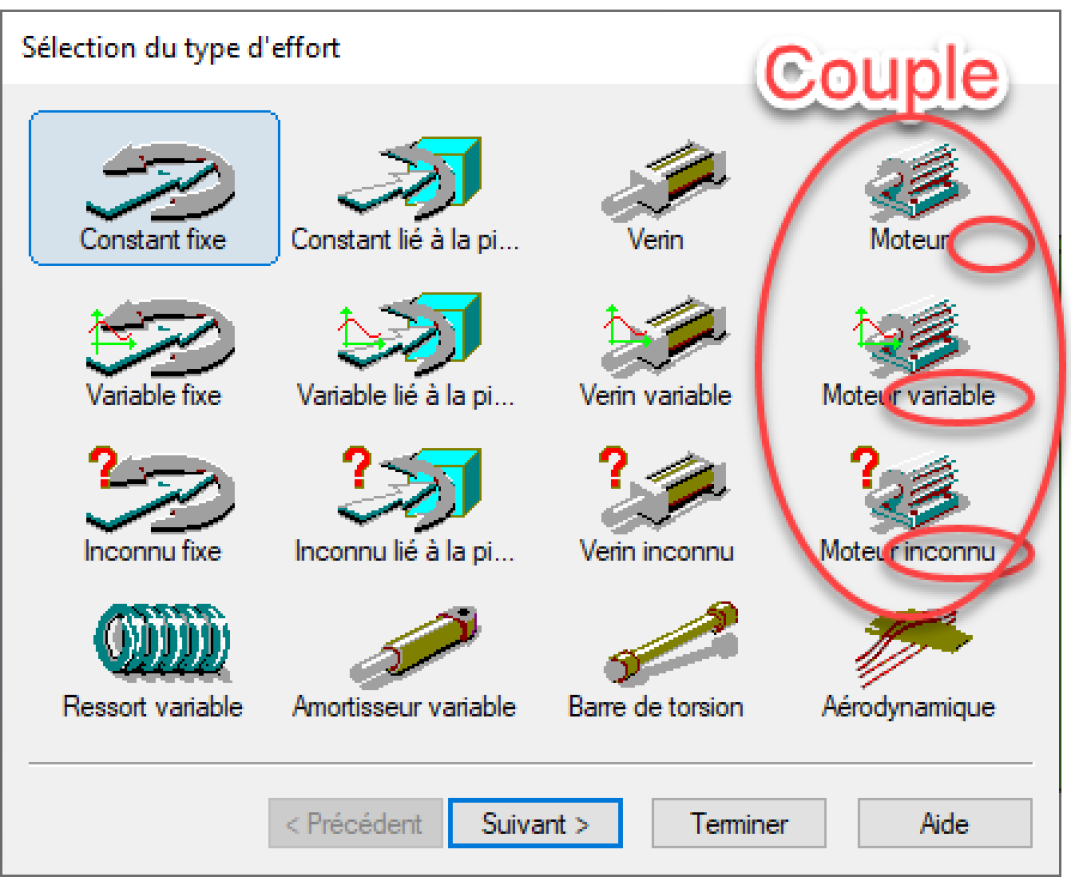

Choisir le couple selon sa valeur (voir image ci-contre) :
– connue et constante = " " dans Meca3D ;
– ou connue mais variable = Variable dans Meca3D. Elle sera définie à l'aide de l'éditeur de courbes ;
– ou inconnue = Inconnu dans Meca3D. Elle sera déterminée par Meca3D.
Pour les 3 types d'efforts « couple » ci-dessus, il faut ensuite renseigner la liaison pivot sur laquelle il agit et sa valeur (si connue).
– vérifier les efforts créés. Pour cela :
mettre en surbrillance un effort dans la zone graphique, en cliquant sur cet effort dans l'onglet Meca3D. Les résultantes sont représentées par des flèches, alors que les moments sont représentés par des arcs orientés (voir image ci-contre).
cliquer sur l'icône « reconstruire »
placé en haut de la fenêtre ;
– renommer explicitement un effort, en double cliquant sur son nom :
– il est possible par la suite, de ne plus prendre en compte une action créée, en cliquant droit sur un effort dans l'onglet Meca3D, puis en sélectionnant inactiver.
