Étape 1 : déclarer les pièces (ou solides)
– sélectionner l'onglet « Meca3D » juste au-dessus de l'arbre de création (voir image ci-dessous) ;
– ajouter une pièce. Pour cela :
cliquer droit sur Pièces , et sélectionner ajouter :
puis sélectionner la pièce à ajouter en cliquant sur celle-ci dans l'onglet de l'arbre de création de SolidWorks, ou en cliquant sur celle-ci dans la zone graphique ;
NB1 : commencer toujours par la pièce fixe (le « Bâti »)
NB2 : par défaut, le nom associé à la pièce dans l'onglet Meca3D sera le nom de la pièce de SolidWorks ;
valider en cliquant sur « Ajouter ».
Un repère s'est affiché au centre de gravité de la pièce.
– ajouter les autres pièces.
NB1 : la pièce créée en 1er est automatiquement considérée comme fixe pour les études qui seront menées par la suite (l'icône de cette pièce est différent des autres). Il faut donc toujours commencer par ajouter le Bâti. Si malheureusement cela n'a pas été fait, cliquer droit sur Mécanisme / Changement de Bâti ;
NB2 : pour corriger, modifier ou supprimer une pièce, cliquer droit sur celle-ci dans l'onglet « Meca3D » ;

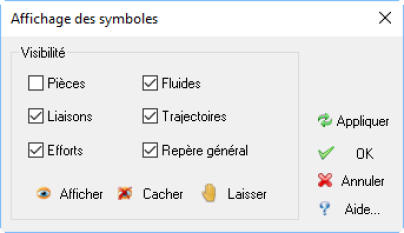

NB3 : pour ne pas surabonder la zone graphique avec les repères associés à chaque pièce, cliquer droit sur Mécanisme / Affichage des symboles et désélectionner Pièces :
