Mise en œuvre
Configuration

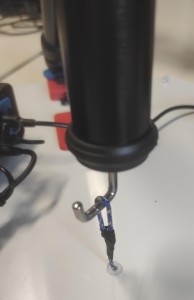

1- Vérifier que le mât central du trépied est bien relié au socle par la cordelette (voir photo ci-dessous). Si ce n'est pas le cas, appeler le professeur. |  |
Nous ne pouvons malheureusement pas piloter ce système avec l'application EDELKRONE sur smartphone, mais via un navigateur internet.
2- Brancher le câble d'alimentation du système ainsi que le câble réseau. Attendre 30s que le système s'initialise, puis ouvrir un navigateur internet et taper ou cliquer sur le lien ci-dessous :
lycée Chateaubriand : http://172.16.112.4/
lycée Joliot Curie : http://172.16.124.109/SLIDER/

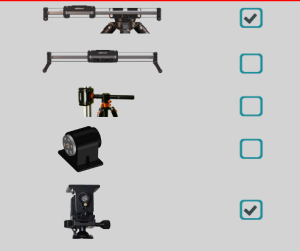

3- Déclarer la configuration utilisée en cochant les cases correspondantes :
|  |
4- Réaliser une prise d'origine. Cette opération va positionner le chariot à l'origine et initialiser le capteur. |  |

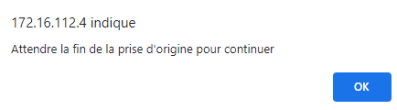

Après le signal sonore (double bip) signalant la fin de la prise d'origine, cliquer sur ok.
Actualiser votre page internet, afin de voir en haut de la page "Prise d'origine Yes".
5- Mettre le chariot en position de repos. Celui-ci vient se positionner au milieu du rail. |  |
Essai sans smartphone

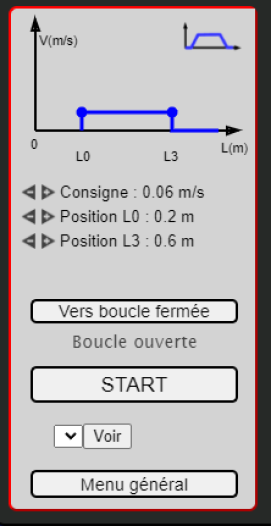

6- Paramétrer une opération de travelling de L0=0,2 m à L3=0,6 m en utilisant les flèches « + » ou « - » OU en déplaçant directement les points sur la courbe de consigne. |  |
7- Cliquer sur le bouton START pour démarrer le déplacement.
Des bips sonores informent du début et de la fin de déplacement.
Un double bip final indique que le système est à nouveau disponible pour un nouvelle essai.
En cas de problème tel qu'un obstacle qui gêne le déplacement, un bip plus prolongé est perceptible.
Essai avec smartphone
8- Ouvrir l'application caméra de son smartphone puis le fixer sur le support en agissant sur la vis de serrage. |  |
9- Lancer l'acquisition d'une vidéo sur votre smartphone, puis cliquer sur le bouton START du logiciel pour démarrer le déplacement.
Des bips sonores informent du début et de la fin de déplacement.
Un double bip final indique que le système est à nouveau disponible pour un nouvelle essai.
En cas de problème tel qu'un obstacle qui gêne le déplacement, un bip plus prolongé est perceptible.
10- Récupérer son smartphone et visualiser la vidéo réalisée.
Attention :
Pour limiter le porte à faux et éviter le basculement involontaire du système, remettre toujours le chariot en position repos entre deux essais, ainsi qu'à la fin du TP.
