Mise en service du moteur à courant continu instrumenté
La mise en œuvre du moteur à courant continu instrumenté se fait en suivant les différentes étapes ci-dessous. Si ce n'est pas déjà fait :

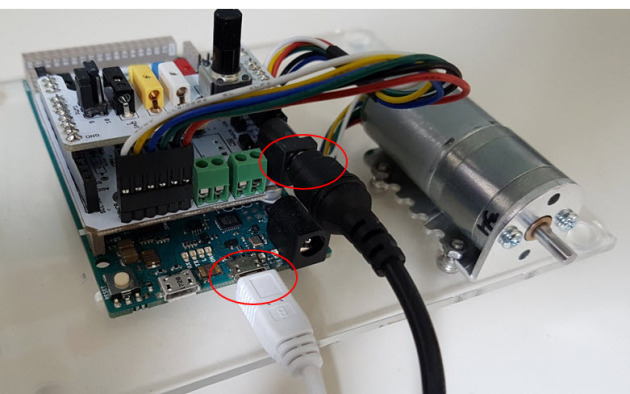

• brancher l'alimentation fournie sur le connecteur jack du shield moteur = carte supérieure (et non pas sur le connecteur jack de la carte Arduino Due = carte inférieure), puis l'autre extrémité sur une prise 220V ;
• brancher le câble micro USB fourni, sur le connecteur micro USB de la carte Arduino Due = carte inférieure (qui se trouve juste à côté du connecteur jack), puis l'autre extrémité sur un port USB de l'ordinateur ;
• lancer le logiciel MyViz ;
• sélectionner Paramètre / Port série par défaut / COM... - Arduino LLC.
