Instrumentation de la maquette (ajout d'éléments)
En plus des éléments existants sur le système commercialisé, le système du laboratoire a été instrumenté (ajout d'éléments). Des capteurs ont été installés pour mesurer d'autres grandeurs physiques, ainsi que des éléments simulant les conditions voisines du réel. Ces éléments supplémentaires sont :
1 frein (écrou+rondelles) qui permet de créer un couple de freinage sur le grand vantail (ce couple de freinage simule par exemple l'action du vent) ;
1 support de masses de 10 kg (charge maxi 50 kg) qui permet de modifier l'inertie du grand vantail ;
1 capteur potentiomètre rotatif Pot1 qui permet de mesurer la position angulaire du bras motorisé (le fonctionnement de ce capteur est décrit en cliquant sur ce lien) ;
1 capteur potentiomètre rotatif Pot2 qui permet de mesurer la position angulaire du grand vantail ;
1 capteur jauge d'extensométrie X1 qui permet de mesurer le couple au niveau du limiteur (le fonctionnement de ce capteur est décrit en cliquant sur ce lien) ;
1 capteur jauge d'extensométrie X2 qui permet de mesurer le couple de freinage sur le grand vantail.

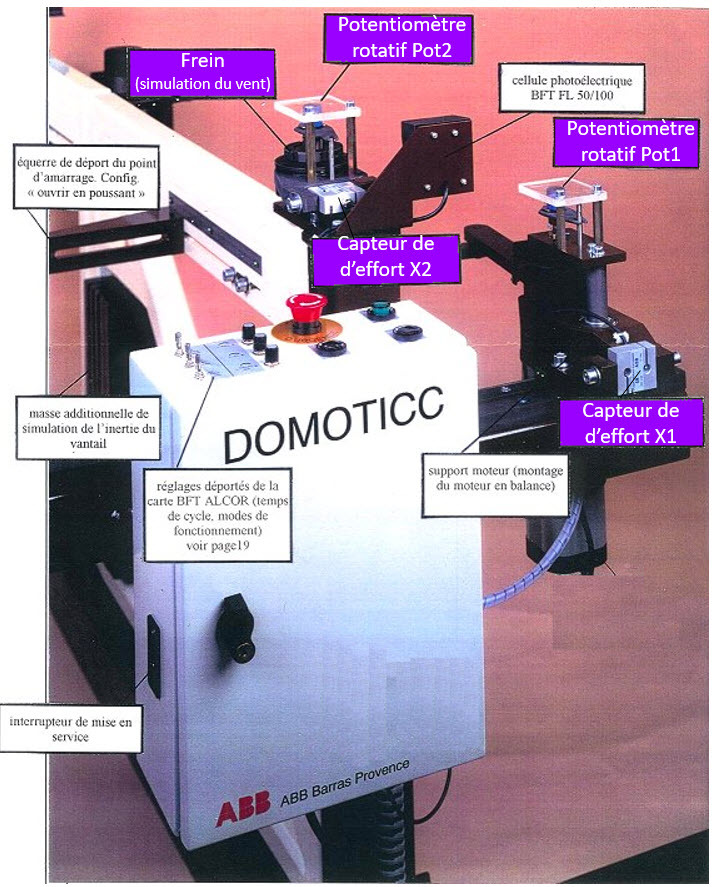

« Repérer TOUS ces éléments sur le système réel. »
