Fonctionnement du Mécanisme de mise en tension

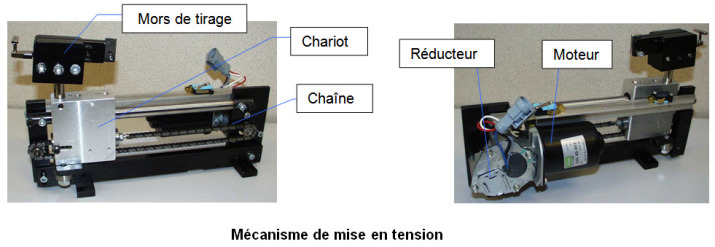

Le mécanisme de mise en tension (figure ci-dessous), entièrement automatisée, permet d'obtenir de façon précise la tension souhaitée dans la corde.
Ce mécanisme déplace le chariot portant le mors de tirage dans lequel sera fixée la corde à tendre.
Il est constitué principalement d'un moteur, d'un réducteur et d'une transmission par chaîne.
Le brin tendu de la chaîne (figure ci-dessous) est attaché à un poussoir en appui sur le chariot par l'intermédiaire d'un ressort calibré.
Lors de l'opération de tension de la corde, le poussoir se déplace vers la droite par rapport au chariot en écrasant le ressort. Cet écrasement du ressort est mesuré par un potentiomètre linéaire qui envoie un signal, image de la tension (force) dans la corde, à la carte électronique. Celle-ci gère alors la commande du moteur nécessaire à la réalisation précise de la tension.
NB : Deux détecteurs électromécaniques (non représentés ci dessus) sont présents sur la machine pour détecter les fins de course du chariot.
