Instrumentation de la maquette

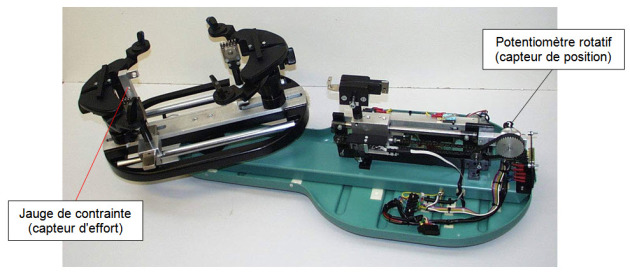

La cordeuse a été instrumentée (rajout d'éléments) : des capteurs et prises de mesure ont été installés en plus des éléments existants sur le système commercialisé :
• un potentiomètre rotatif lié à un pignon de la chaîne (par l'intermédiaire d'un système poulie courroie) permet d'en mesurer le déplacement et d'en déduire la vitesse correspondante.
• Une jauge de contrainte permet de mesurer la tension effectivement réalisée dans la corde et de comparer sa valeur réelle à la consigne donnée par l'opérateur.
• un accès aux grandeurs électriques (tension et intensité moteur électrique).
La mesure des différents paramètres (tension et intensité moteur, efforts de tension, déplacement de la roue à chaîne) est traitée à l'aide d'une carte électronique.
Les résultats de la mesure sont ensuite analysés et affichés grâce à un logiciel.
