Le circuit « sang »
Le circuit "sang" reproduit l'équivalent de la circulation sanguine extracorporelle, entre une artère et une veine du patient, avec filtration lorsque le sang passe dans le rein artificiel. Pour la maquette, le sang du patient est matérialisé par de l'eau.
Pompe péristaltique
Ce circuit utilise une pompe péristaltique à deux galets (appelé ici "POMPE À SANG" OU PO1), assurant le transfert du "sang" à partir de la ligne artérielle.
Repérer la pompe située en façade.

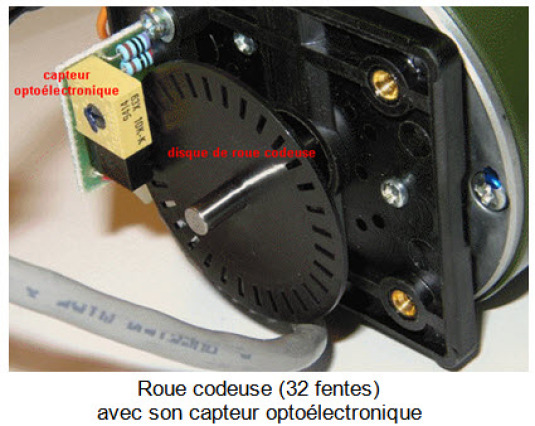

Motoréducteur et roue codeuse
Cette pompe péristaltique est actionnée par un motoréducteur (moteur à courant continu suivi d'un réducteur) situé à l'arrière de la maquette et dont on peut régler la vitesse de rotation par action sur la tension.
Passer derrière la maquette (entre la fenêtre et la maquette) et repérer le moteur, réducteur et codeur situés à l'arrière.

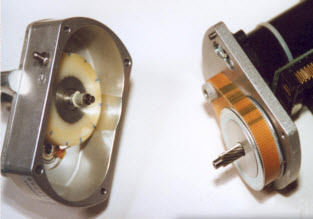

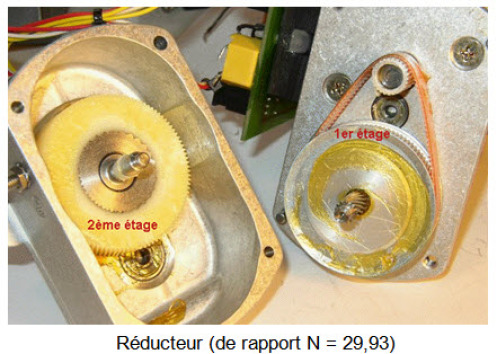

Fonctionnement du réducteur
Pièges à bulles
Si le circuit situé entre l'aiguille artérielle et la pompe à sang n'est pas étanche (dans le cas de mauvaise connexion entre l'aiguille artérielle et la tubulure), de l'air est aspiré et poussé dans le rein artificiel par la pompe. Avec le piège à bulles, ces bulles sont arrêtées.
Repérer les 2 pièges à bulles sur la maquette.
