Les instruments de mesure

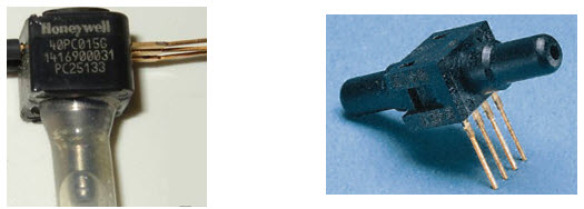

Capteurs de pression
Ces capteurs utilisent une technologie piézorésistive. La piézoélectricité est la propriété que possèdent certains corps de se polariser électriquement sous l'action d'une force mécanique (effet direct) et, réciproquement, de se déformer lorsqu'on leur applique un champ électrique (effet inverse).
La tension du signal de sortie analogique est directement proportionnelle à la pression effective.

Débitmètres (à turbine)
L'écoulement du fluide entraîne la rotation d'une turbine (rotor à plusieurs ailettes, reposant sur des paliers) placée dans la chambre de mesure. La vitesse de rotation du rotor est proportionnelle à celle du fluide, donc au débit volumique total.
La vitesse de rotation est mesurée en comptant la fréquence de passage des ailettes détectée à l'aide d'un bobinage (un aimant permanent est parfois solidaire de l'hélice).
Le signal de sortie est rectangulaire. Chaque impulsion représente un volume de liquide distinct.

Éprouvette graduée
Une éprouvette graduée permet de mesurer le débit moyen de la pompe à dialysat ou de la pompe de préparation.
Pour cela, il suffit de régler correctement les vannes rouges pour que le fluide passe dans cette dernière.
Repérer tous ces instruments de mesure sur la maquette (capteurs de pression, débitmètres et éprouvette graduée).
