Automgen

Réaliser la structure du diagramme d'état

Insérer les objets « état » et « transition »

Les « état » et « transition » se placent à la souris sur la zone de construction :

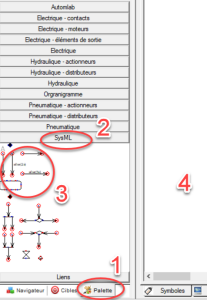

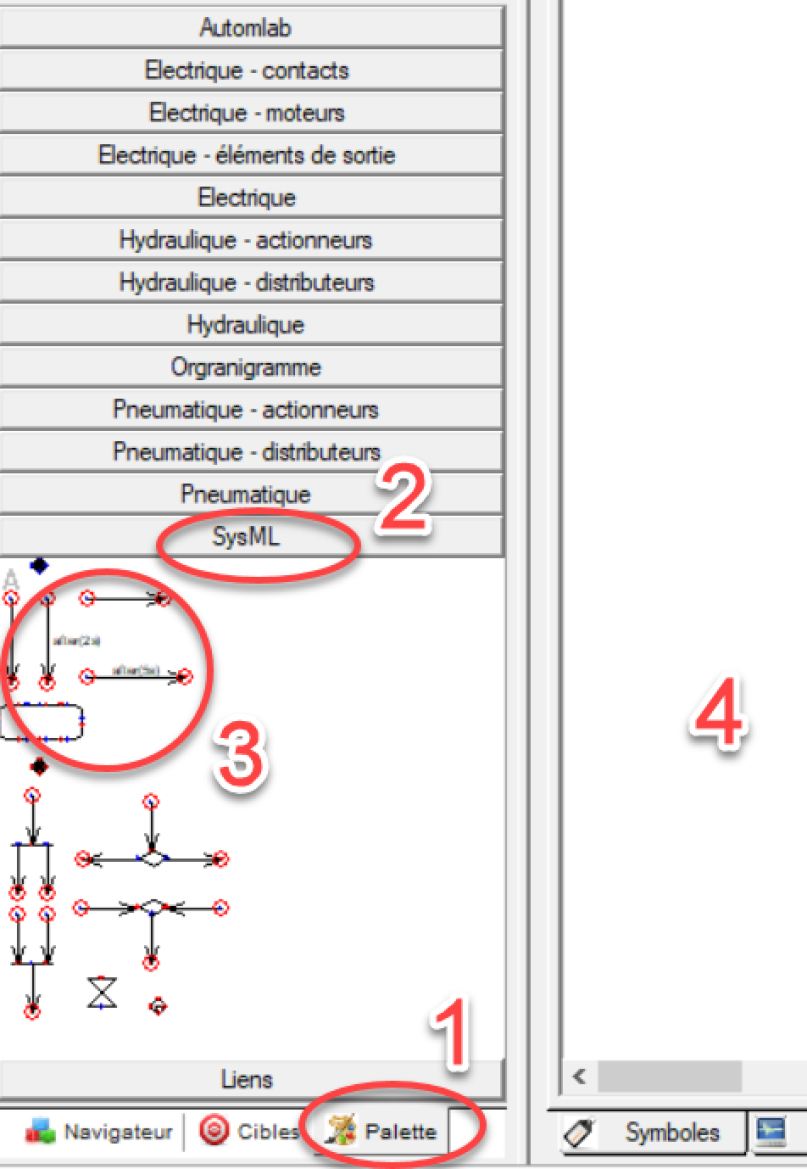

1. Choisir l'onglet « Palette » qui permet l'accès aux éléments de base.

2. Choisir la rubrique « SysML».

3. Faire glisser l'élément souhaité de la palette vers la zone de construction (4).

Zoomer et dézoomer

CTRL + : zoom

CTRL - : dézoom

Déplacer un élément

Cliquer sur l'élément afin de le sélectionner.

Puis attendre l'apparition du réticule de déplacement : et déplacer l'objet tout en maintenant le clic droit enfoncé.

Agrandir un rectangle d'état ou une flèche transition

Cliquer sur l'élément afin de le sélectionner le rectangle d'état.

Puis positionner le curseur dans un angle du rectangle de l'état, jusqu'à l'apparition d'une double flèche en diagonale (voir image ci-contre), puis étirer tout en maintenant le clic droit enfoncé.

Essayer d'agrandir une flèche transition de la même manière.

Sélectionner, copier, coller, effacer

On peut sélectionner à la souris des zones entières, puis copier (touches CTRL + C), coller (touches CTRL + V), effacer (touche Suppr).

Connecter une transition à un état

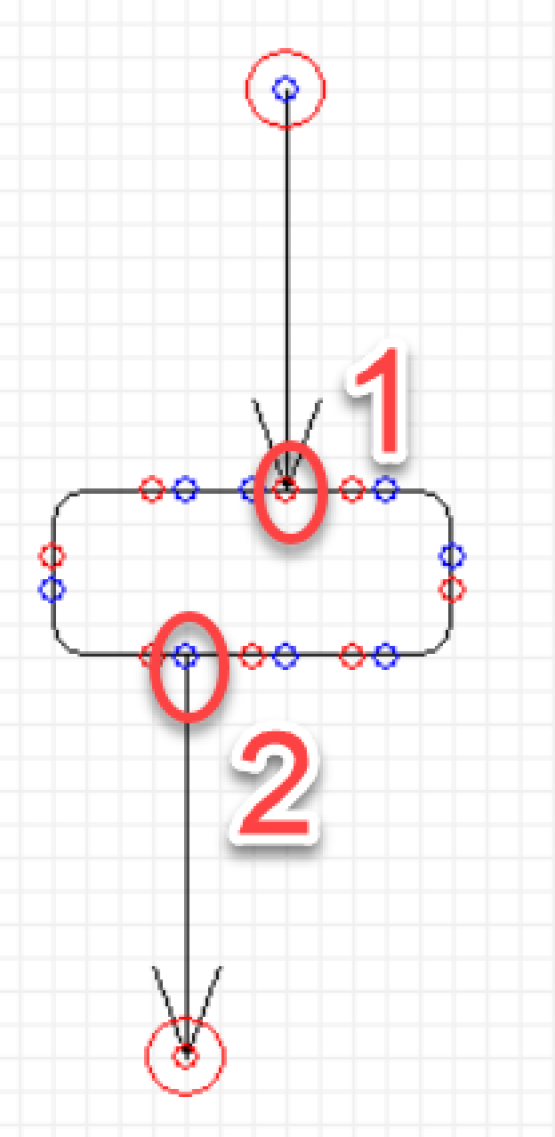

1. Sur une case état, les petits cercles rouges permettent de connecter une transition entrante.

2. Sur une case état, les petits cercles bleus permettent de connecter une transition sortante.

Connecter « en lignes brisées » une transition à un état très éloigné graphiquement

Pour connecter « en lignes brisées » une transition à un état très éloigné : positionner le curseur sur l'extrémité de la flèche transition et attendre l'apparition du réticule de connexion (cible ci-contre ), puis cliquer à chaque changement de direction désirée.

Vérifier si tous les éléments sont bien interconnectés

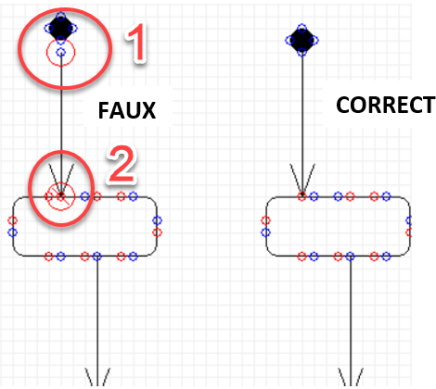

Dans l'exemple ci-dessous, les grands cercles rouges indiquent que les connexions ne sont pas faites.

Dans la zone 1 ci-dessous : on remarque qu'un pseudo-état initial comporte 4 petits cercles bleus où peuvent se connecter 4 transitions sortantes, c'est donc un de ces 4 petits cercles bleus qui doit se superposer au cercle bleu d'une flèche « transition ».

Dans la zone 2 ci-dessous : on remarque qu'un cercle rouge (sortie d'une transition) est superposé à un cercle bleu (sortie d'un état) ! !
