Tracer plusieurs graphes dans une même figure
La fonction subplot(a,b,c) partage la figure (ou fenêtre) en zones (disposées en a lignes et b colonnes), puis sélectionne la cième zone pour les instructions qui suivront.
NB : Les numéros des zones sont comptés de gauche à droite, et de haut en bas.

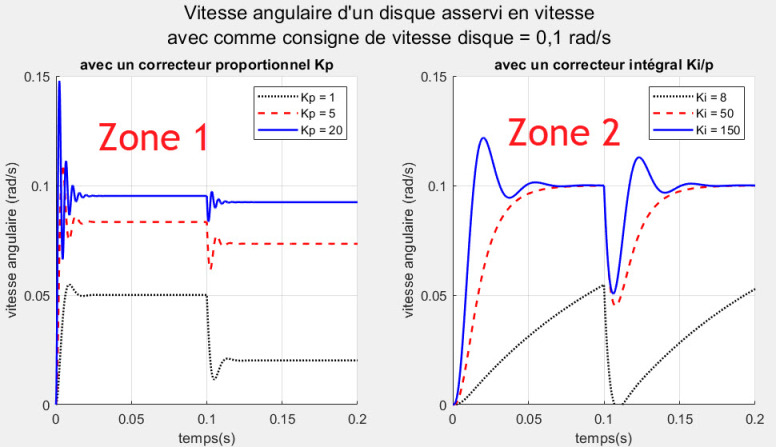

Exemple ci-dessous d'une figure partagée en 2 zones (1 ligne et 2 colonnes) :
Exemple de code :
clf
sgtitle('Titre de la figure') % affiche un titre à la figure, à adapter...
subplot(1,2,1) % partage la figure en 1x2=2 zones (disposées en 1 ligne et 2 colonnes), les instructions qui suivent, concernent la zone 1
hold all
grid on
plot...
legend...
title ('Titre de la zone 1')
subplot(1,2,2) % partage la figure en 1x2=2 zones (disposées en 1 ligne et 2 colonnes), les instructions qui suivent, concernent la zone 2
hold all
grid on
plot...
legend...
title ('Titre de la zone 2')
