La chaîne d'information
Les 7 chaînes de puissance sont commandées par 1 chaîne d'information.

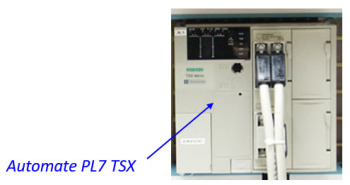

Cette chaîne d'information est constituée principalement de : un pupitre avec des boutons et voyants (IHM-IMH) + 2 détecteurs de proximité TOR mécaniques + 5 détecteurs de proximité TOR magnétiques ILS + 3 détecteurs de proximité TOR inductif (détection objet métallique) + 1 pressostat + un automate Télémécanique PL7 TSX 37-10 .
Toutes les informations, à l'exception de la commande du plateau, sont de type logique ("tout ou rien").
L'unité de commande
Repérer sur le système réel, ce constituant.

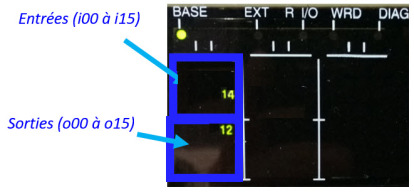

Les chiffres allumés sur ce dernier indiquent que l'automate reçoit des informations (entrées en provenance des capteurs ou des interfaces homme/machine), mais également qu'il envoie des commandes (sorties vers des préactionneurs ou des interfaces machine/homme).

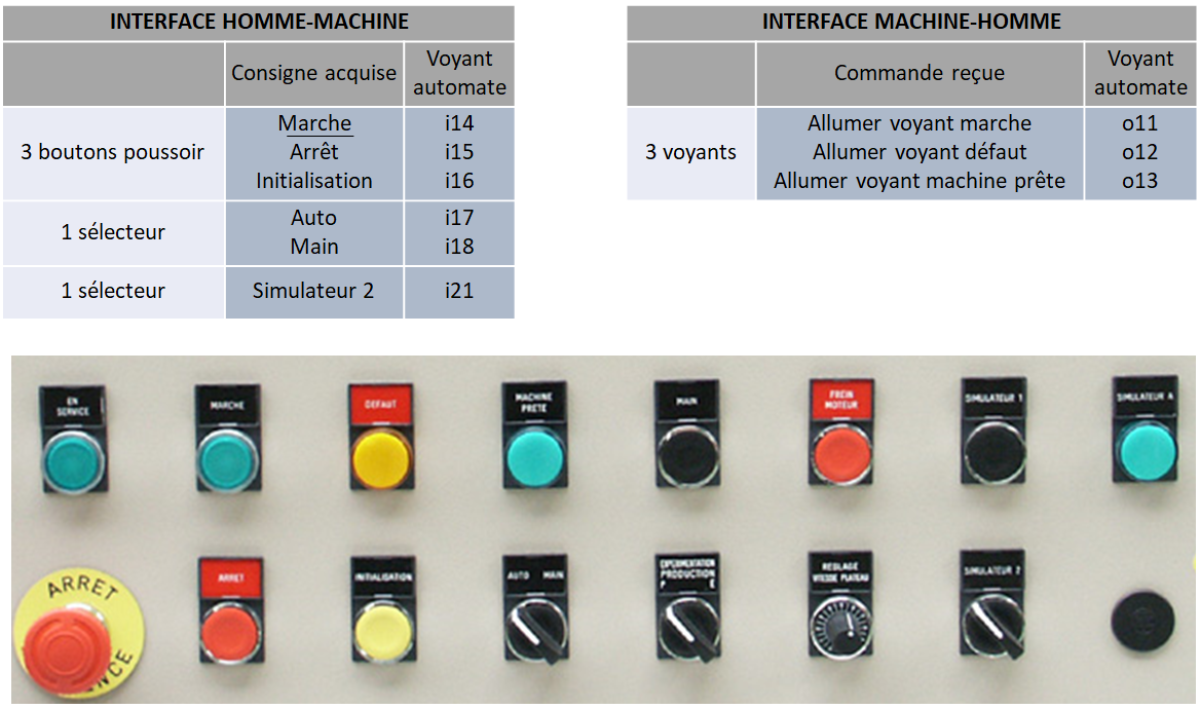

Les IHM et IMH
Repérer sur le système réel, ces constituants.
Sur le système réel, appuyer sur le bouton noir "marche", et vérifier que le voyant i14 s'allume sur l'automate.
Puis, appuyer sur le bouton "arrêt", et vérifier que le voyant i15 s’éteint sur l'automate.
Les capteurs

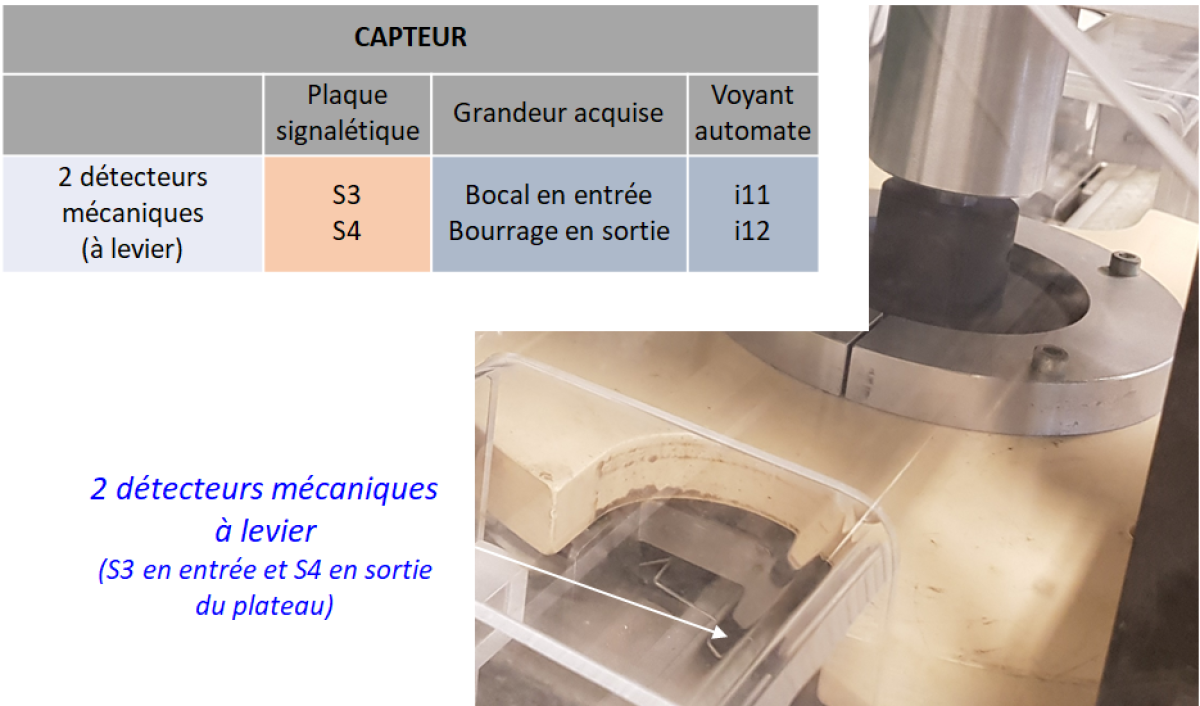

Les 2 détecteurs mécaniques :
NB : Le détecteur mécanique S4 permet de détecter un bocal en sortie. Si c'est le cas, cela signifie qu'il y a un "Bourrage en sortie" (car normalement le tapis sort les bocaux du plateau).

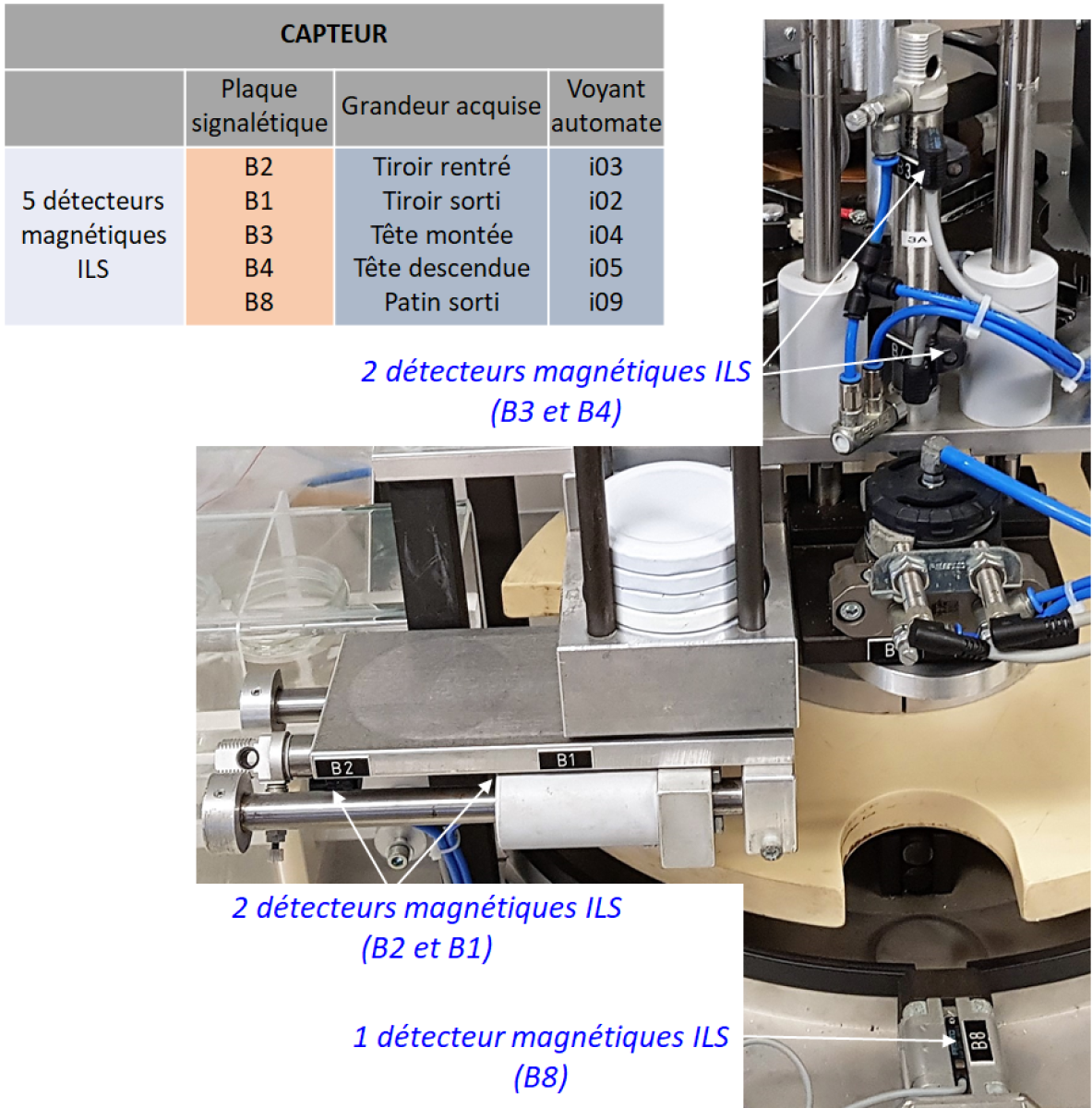

Les 5 détecteurs magnétiques ILS :

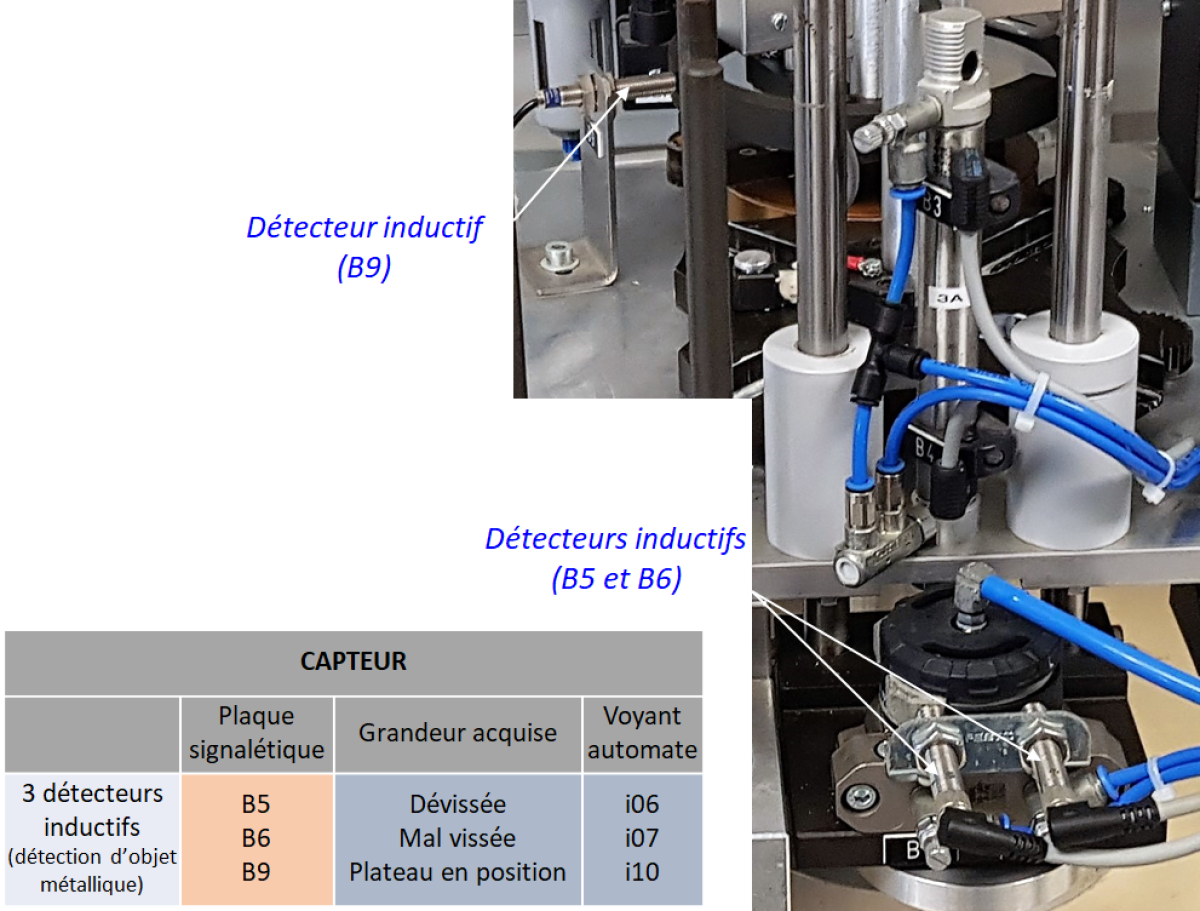

Les 3 détecteurs inductifs :
NB1 : Les deux détecteurs inductifs (B5 et B6) permettent de détecter les positions extrêmes du vérin rotatif. Ainsi si le détecteur B5 détecte le vérin rotatif, cela signifie que le vérin est dans sa position initiale : "dévissée". Et si le détecteur B6 détecte le vérin rotatif, cela signifie que le vérin a tourné au maximum, et qu'un défaut de vissage a lieu. En effet, lorsque le vissage se passe correctement, la tête de vissage ne va pas en butée vers B6.
NB2 : Le détecteur inductif (B9), permet de détecter un tour du maneton, c'est à dire lorsque le plateau a tourné de 90°.

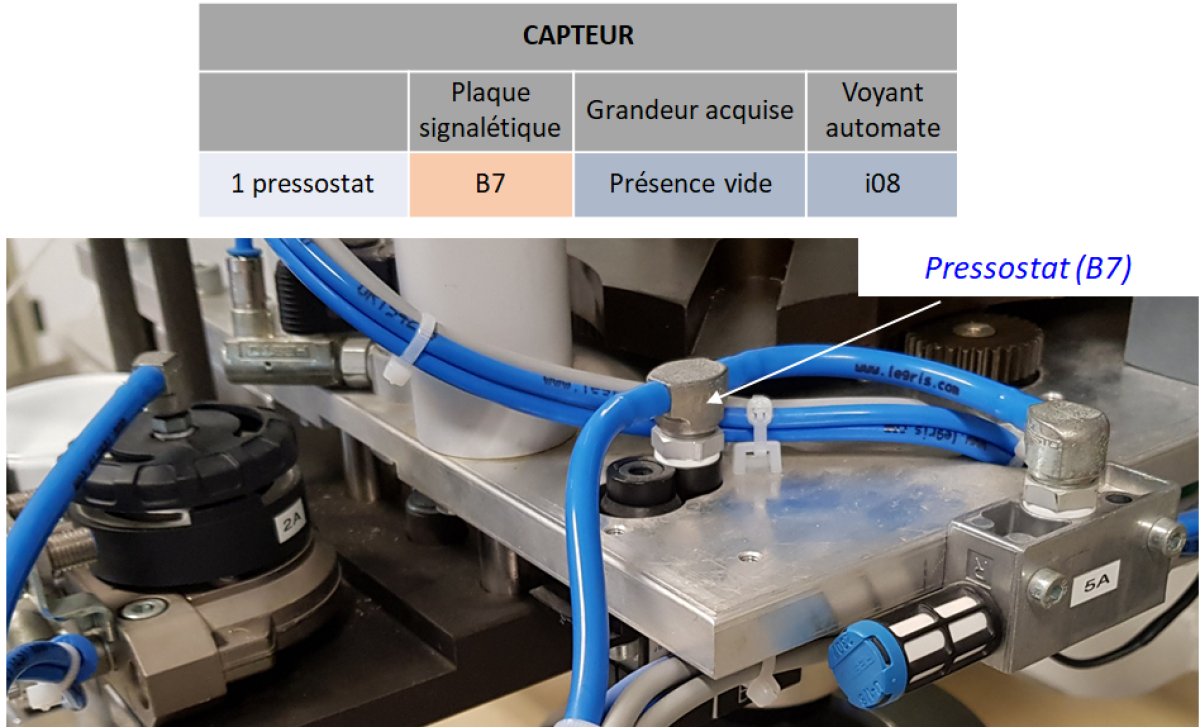

Le pressostat :
NB : Le pressostat (B7) permet de détecter lorsque le vide a été fait (pour l'aspiration).
Repérer sur le système réel, tous les constituants listés dans les tableaux ci-dessus. Pour cela s'aider des photos ci-dessus mais aussi des plaques signalétiques (S3, B1...) collées sur les constituants réels.
(cliquer sur les photos ci-dessus pour les agrandir).
Actionner à la main chaque détecteur mécanique, et vérifier que le voyant correspondant, s'allume sur l'automate.
Vérifier également à l'aide des voyants sur l'automate, le bon fonctionnement des détecteurs magnétiques ILS, et des détecteurs inductifs.
