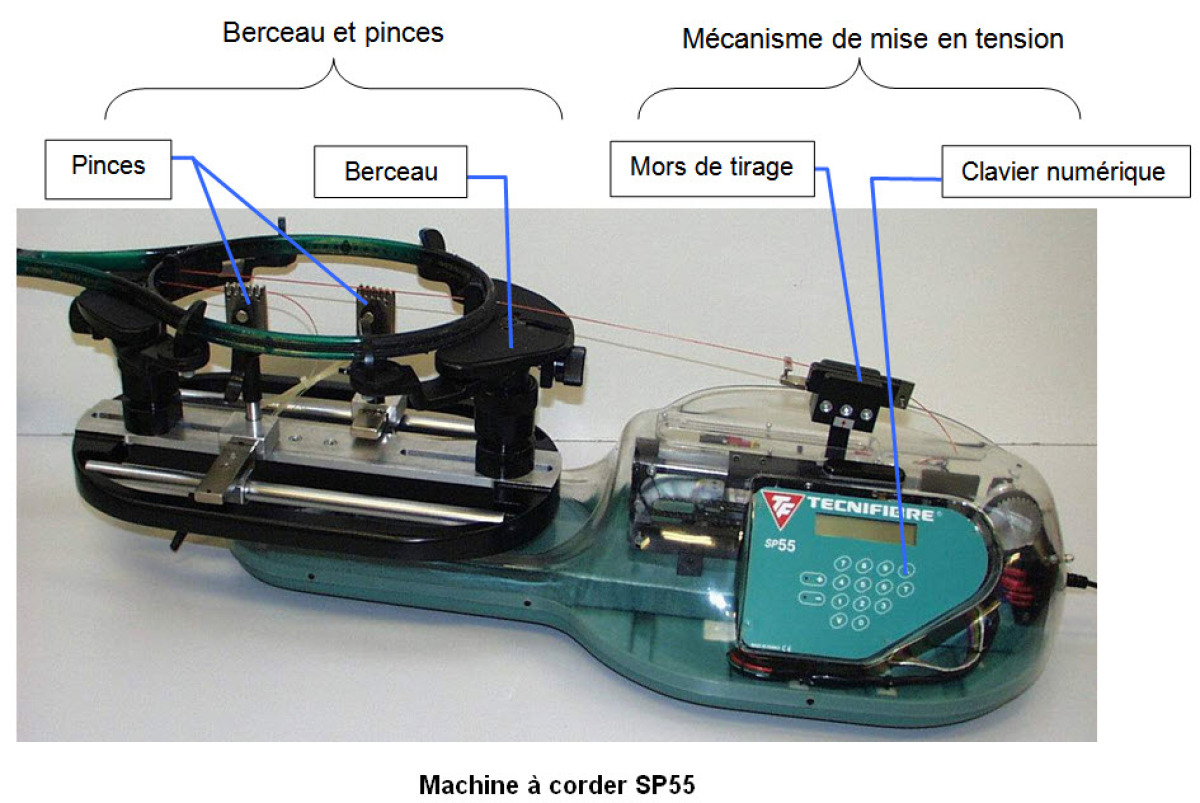

Cordeuse de raquette

Par frottement et usure, les cordes finissent par casser.

Quand la corde se casse, elle s'apparente à un fouet avec une force de tension proche de 400 N. Le risque est totalement éliminé en ne tendant pas la corde avec une force supérieure à 25 KGF (250 N).

• coincer la corde dans le mors de tirage (en l'engageant dans la fente médiane, si bien entendu, elle n'y est pas déjà...) ;

• allumer la machine à corder (interrupteur à droite) ;

• programmer la tension souhaitée 20 KGF (200 N) en utilisant les touches numériques du clavier. La touche T permet d'effacer l'affichage pour modification. La touche L permet de changer les unités.

• régler la vitesse de déplacement du chariot sur 3, à l'aide de la touche V ;

• appuyer sur le long bouton noir au-dessus du clavier, et constater le déplacement du mors de tirage afin de tendre la corde ;

• observer le léger mouvement alternatif du mors de tirage lorsque la tension est obtenue : le système corrige en permanence la valeur de la tension de la corde en fonction du glissement ou du fluage de la corde.

  Appuyer directement sur la corde tendue pour constater cette correction permanente ;

• appuyer une nouvelle fois sur le long bouton noir afin de ramener le mors en position initiale.

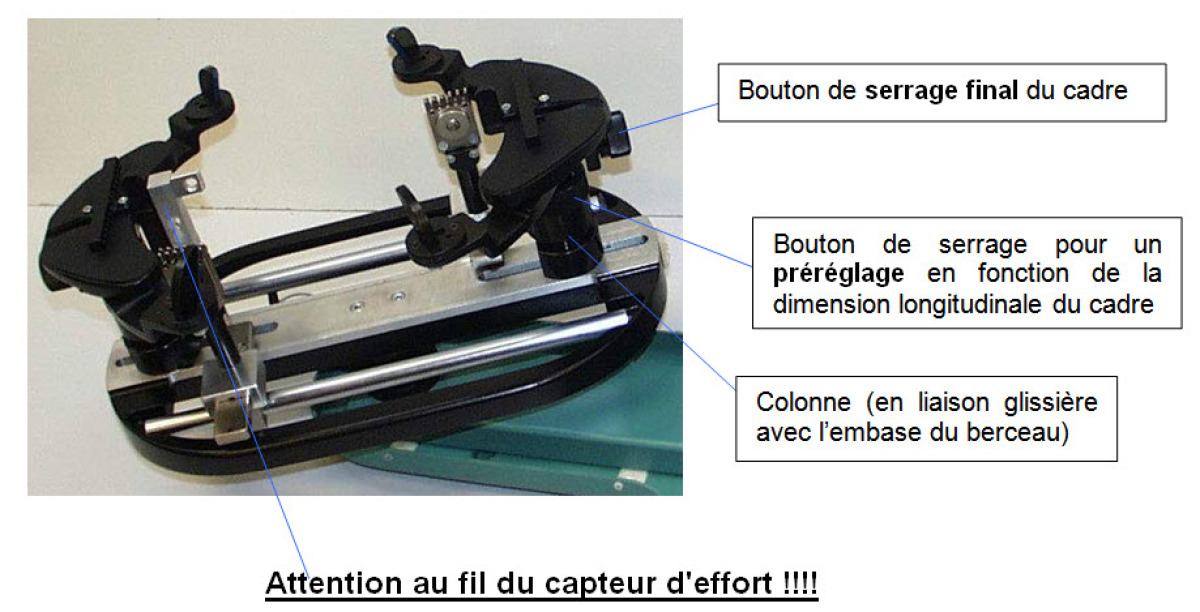

• fixer le cadre de la raquette sur le berceau ;

  NB : Dans notre cas, n'ayant pas de raquette, cette dernière a été remplacée par 2 petites barres avec de multiples trous (déjà fixées à chaque extrémité du berceau).

• manipuler quand même les 2 boutons de serrage ci-dessous (qui servent à adapter le berceau, aux différentes dimensions des cadres de raquettes)

• attacher une extrémité de la corde dans un œillet du cadre situé à l'opposé du mors. NB : Dans notre cas, la corde est déjà attachée au capteur d'effort (instrumentation). La laisser ainsi ;

• passer l'autre extrémité de la corde dans un œillet proche du mors, puis coincer la dans le mors de tirage ;

• programmer la tension souhaitée 20 KGF (200 N) en utilisant les touches numériques du clavier. La touche T permet d'effacer l'affichage pour modification. La touche L permet de changer les unités.

• appuyer sur le long bouton noir au-dessus du clavier ;

• pour préserver la tension de la corde pendant sa manipulation, bloquer celle-ci dans une pince, en ayant pris soin avant, de disposer la pince au plus près du mors de tirage ;

• appuyer sur le long bouton noir au-dessus du clavier pour ramener le mors en position initiale (arrêt de la mise en tension) : la corde reste ainsi tendue par la pince...

• retirer du mors, le coté mou de la corde, le glisser au travers des œillets opposés du cadre ;

• faire pivoter le berceau (en débloquant la poignée de serrage située sous la cordeuse) pour pouvoir saisir à nouveau la corde et la tendre.
