Capteur : les codeurs incrémentaux optiques

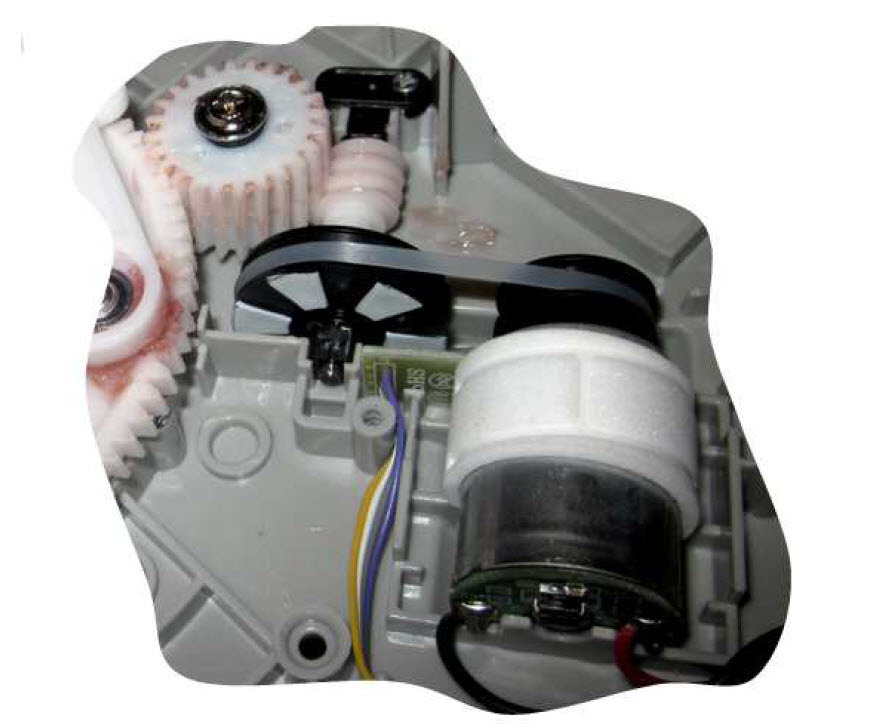

Codeur incrémental optique utilisé pour le mouvement horizontal

Le codeur incrémental optique pour le mouvement horizontal est constitué de :

- un disque (ou "roue codeuse") d'une piste de 6 secteurs ;

- un détecteur photoélectrique ;

- une carte de conditionnement du signal.

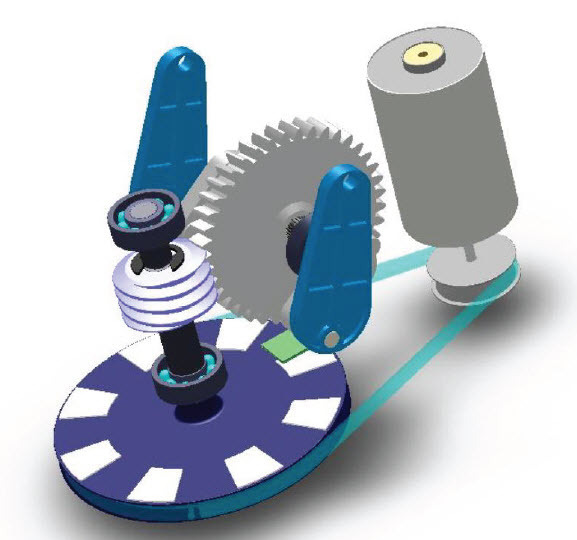

Codeur incrémental optique utilisé pour le mouvement vertical

Le codeur incrémental optique pour le mouvement vertical est constitué de :

- un disque (ou "roue codeuse") d'une piste de 8 secteurs ;

- un détecteur photoélectrique ;

- une carte de conditionnement du signal.
