Instrumentation (ajout d'éléments)

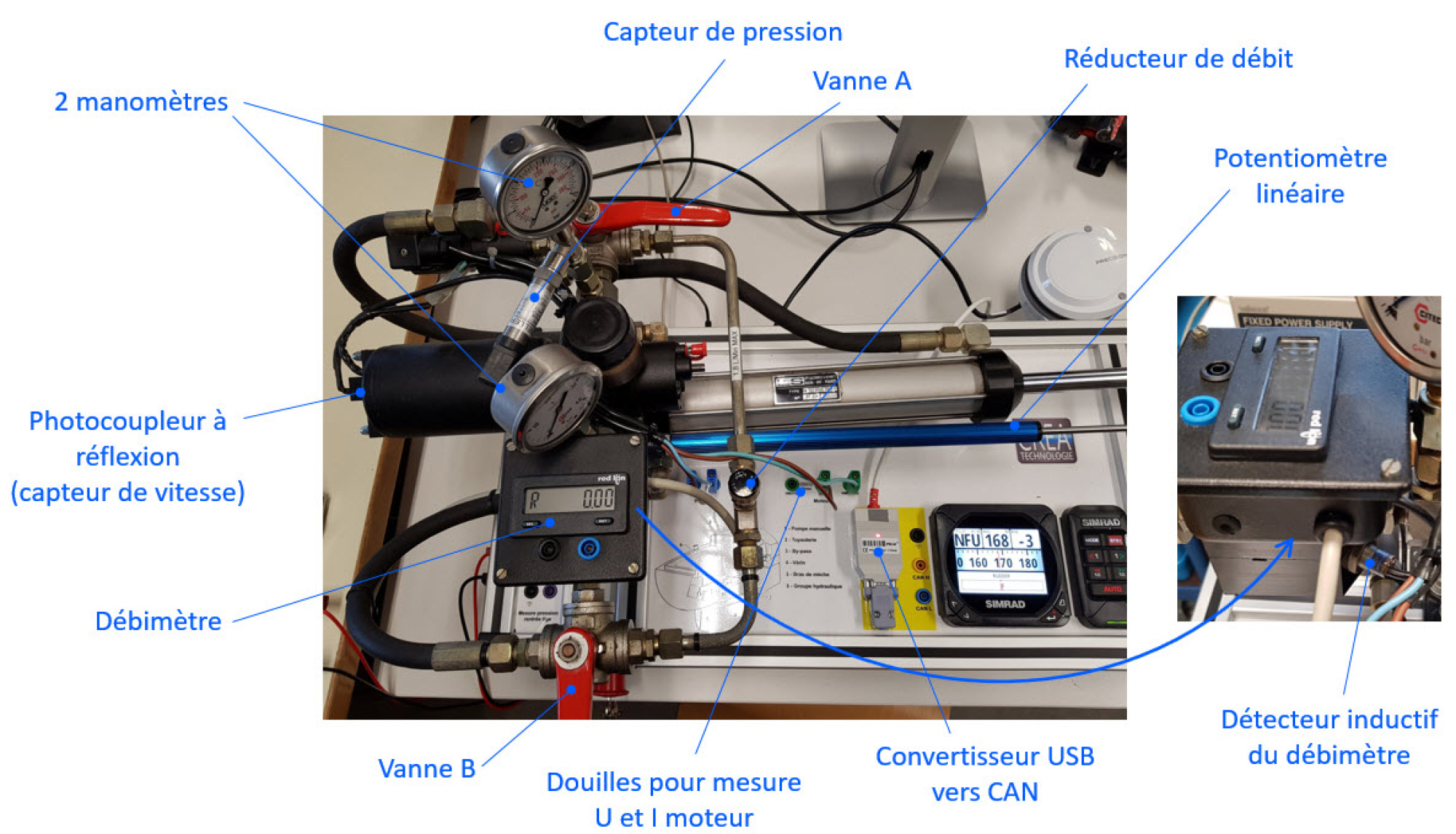

En plus des éléments existants sur le système commercialisé, le système du laboratoire a été instrumenté (ajout d'éléments). Des capteurs ont été installés pour mesurer d'autres grandeurs physiques, ainsi que des éléments simulant les conditions voisines du réel. Ces éléments supplémentaires sont :
1 photocoupleur à reflexion MRL 601 qui permet de mesurer la vitesse angulaire du rotor moteur, , apposé directement en bout d'arbre. Le signal est envoyé sur le PC via le port USB ;
des douilles pour accès aux grandeurs électriques tension et intensité du moteur électrique ;
1 potentiomètre linéaire, qui permet de mesurer la position linéaire de la tige du vérin (le fonctionnement de ce capteur est décrit en cliquant sur ce lien) ;
2 manomètres pour lecture rapide de la pression d'aspiration et de refoulement de la pompe ;
1 capteur de pression ;
1 débimètre avec afficheur, qui permet de mesurer et afficher le débit moyen. Ce débit est mesuré par le comptage électronique des tours effectués par deux engrenages de précision. En effet, à chaque fois qu'une dent passe au niveau d'un détecteur de proximité inductif, une impulsion électrique est générée. Ce débit est affiché sur le compteur tachymètre ;
1 réducteur de débit qui permet de simuler une charge.
« Repérer TOUS les éléments ci-dessus, sur le système réel. »
2ème circuit pour une étude où seule la pompe est en fonctionnement

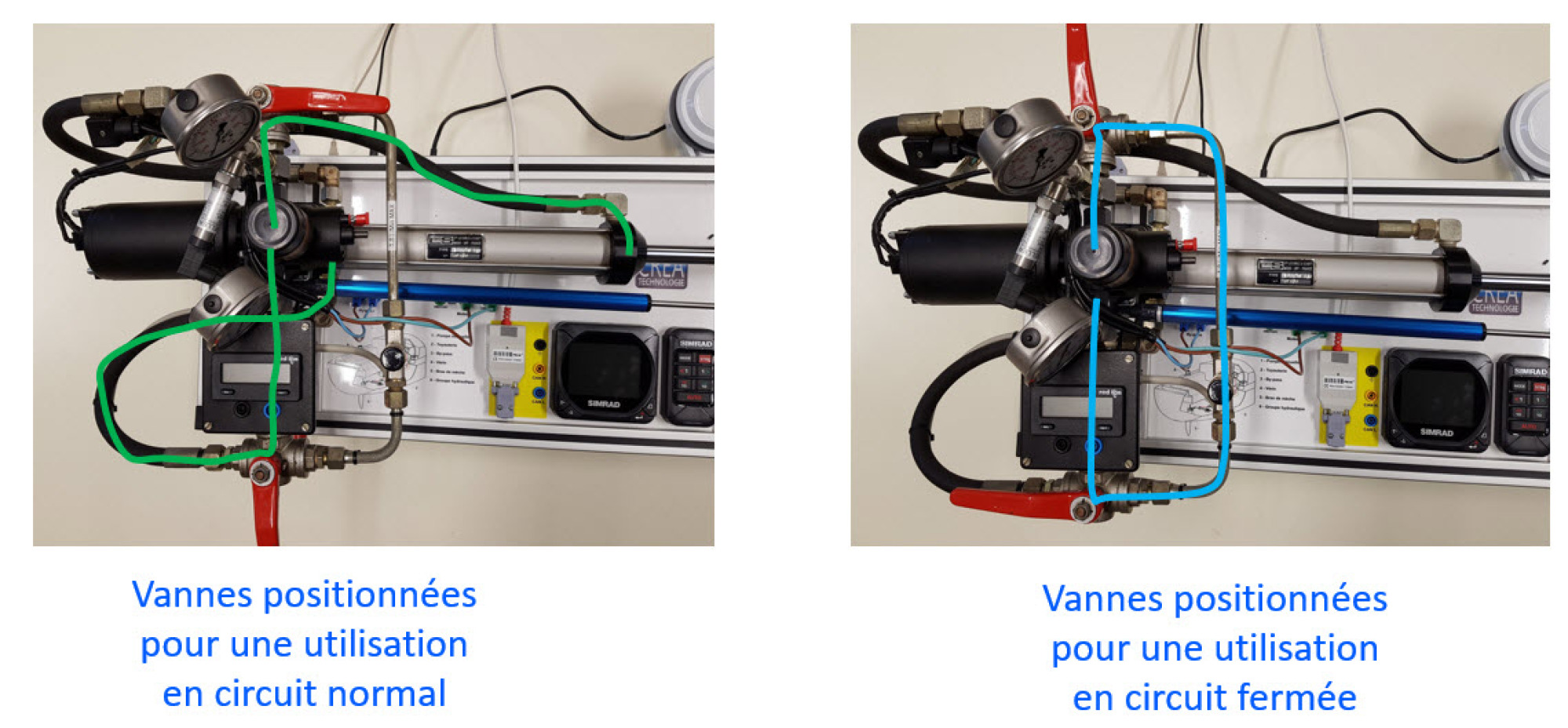

En plus du fonctionnement en circuit normal (vérin en mouvement), un second circuit dit "fermé" (où seule la pompe est en fonctionnement) a été également ajouté.
Le choix enter les 2 circuits se fait suivant la position des 2 vannes A et B.

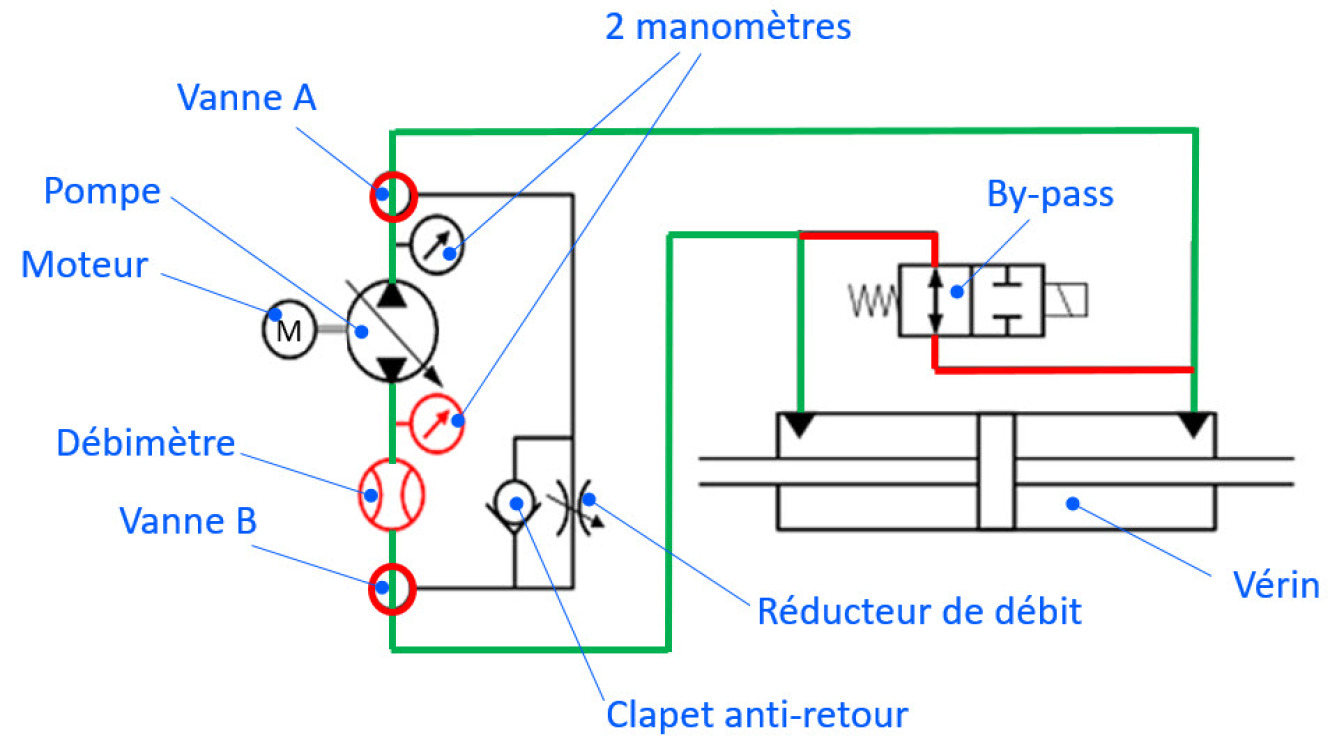

Sur la figure ci-dessous, le circuit normal est en vert, alors que le circuit fermé est en noir.
On peut également remarquer le circuit du By-pass en rouge qui, lorsqu'il est utilisé, met en communication la chambre avant et arrière du vérin permettant ainsi un fonctionnement réversible (pour rappel ce circuit existe sur le système commercialisé).
Dans le cas d'une utilisation en circuit fermé, une alarme sonore peut retentir indiquant une non détection du potentiomètre angulaire Simrad RF300. Pour couper l'alarme, presser la touche ‘'enter'' de la console.
