Essais et affichage des résultats
Sur le bureau du PC, cliquer sur le dossier Maquette, puis sur le dossier portail, et sélectionner le logiciel "Portail".

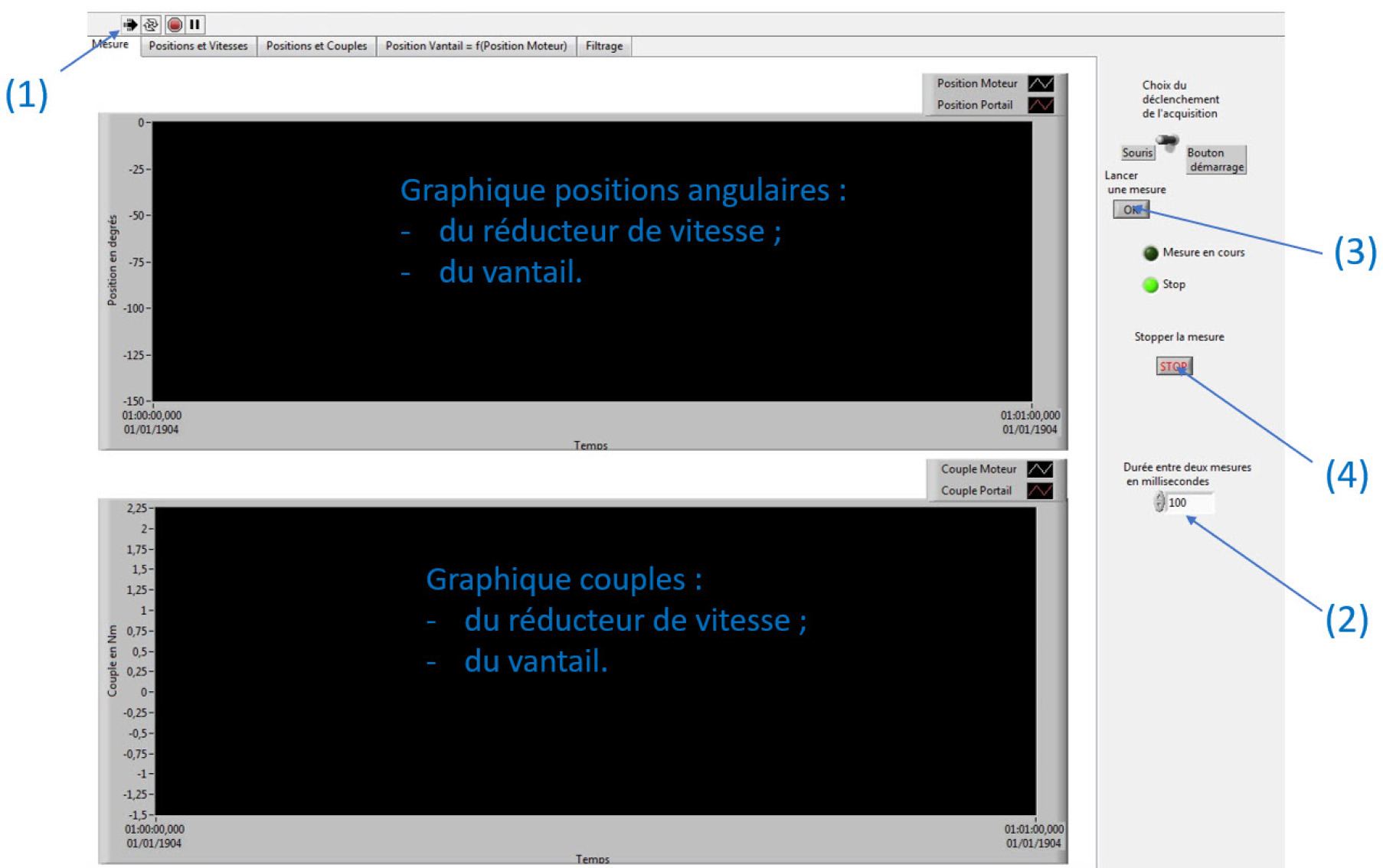

Une fenêtre avec 2 graphiques concernant des mesures sur le grand vantail s'affichent (voir image ci-dessous) :
- le premier graphique donnera les positions angulaires du réducteur de vitesse ainsi que du vantail ;
- le second donnera les couples du réducteur de vitesse ainsi que du vantail.
Attention : la légende des graphes est fausse ! !
Position moteur signifie Position réducteur de vitesse.
Couple moteur signifie Couple réducteur de vitesse.
Position portail signifie Position vantail.
Couple portail signifient Couple vantail.
Pour lancer une acquisition, faire les étapes ci-dessous :
(1) : Lancer l'exécution du programme ;
(2) : Régler la durée entre deux mesures à 100ms ;
(3) : Lancer la mesure ;
(4) : Arrêter la mesure.
NB : Des mesures peuvent être faites en ouvrant ou fermant le grand vantail manuellement et non pas automatiquement. Si le système est sous tension, l'instrumentation (capteurs...) fonctionne.
