Fonctionnement des constituants usuels

Un vérin convertit une puissance pneumatique (ou hydraulique) en puissance mécanique.

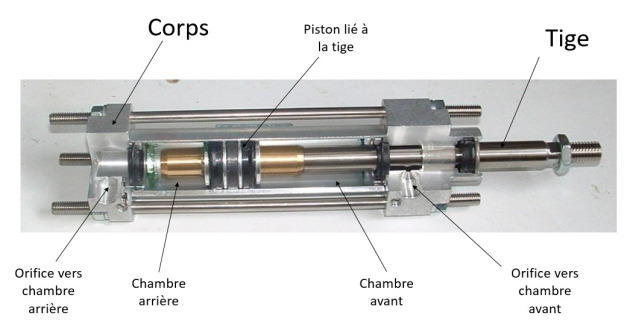

Un vérin est constitué d'un corps et d'une tige :

La mise sous pression de la chambre arrière ou de la chambre avant permet la translation de la tige.

Ces vérins peuvent "travailler" uniquement dans un seul sens : pousser ou tirer.

Un des deux orifices est relié à l'air libre, et l'autre à une canalisation.

Dans la vidéo ci-dessous d'un vérin simple effet qui "travaille en poussant", seule l'orifice de la chambre arrière est relié à une canalisation. Seule la chambre arrière peut alors être mise sous pression.

• la mise sous pression dans cette chambre arrière permet de faire sortir la tige du vérin ;

• l'absence de pression dans cette chambre arrière permet de faire rentrer la tige du vérin (par l'intermédiaire d'un ressort qui la remet en position initiale).

Ces vérins, très répandus, peuvent "travailler" dans les deux sens : pousser et tirer.

Les deux orifices sont reliés à des canalisations.

Dans la vidéo ci-dessous, les chambres avant et arrière peuvent alors être mise sous pression :

• la mise sous pression dans la chambre arrière, et l'absence de pression dans la chambre avant, permet de faire sortir la tige du vérin ;

• la mise sous pression dans la chambre avant, et l'absence de pression dans la chambre arrière, permet de faire rentrer la tige du vérin.

Ce type de vérin permet d'obtenir un mouvement mécanique de rotation (limité angulairement).

Exemple : vérin rotatif de la capsuleuse

Animations réalisées par les enseignants du lycée Armentières :
