Fonctionnement des constituants usuels

Avant de comprendre le fonctionnement d'un distributeur, il est nécessaire d'abord de comprendre le fonctionnement des vérins simple effet et double effet.

Aller dans le menu Actionneur / vérin et comprendre leur fonctionnement.

Ensuite et seulement ensuite, comprendre le fonctionnement des distributeurs ci-dessous.

Un distributeur est un pré-actionneur pneumatique (ou hydraulique).

Suite à une commande en provenance de l'unité de commande, un distributeur module la puissance disponible pneumatique (ou hydraulique) vers une des chambres de l'actionneur considéré.

Un distributeur est caractérisé :

• par son nombre d'orifices, c'est-à-dire le nombre de canalisation qu'il peut avoir avec son environnement (arrivée de la pression source, sortie vers utilisation(s), échappement(s)) ;

• par son nombre de position.

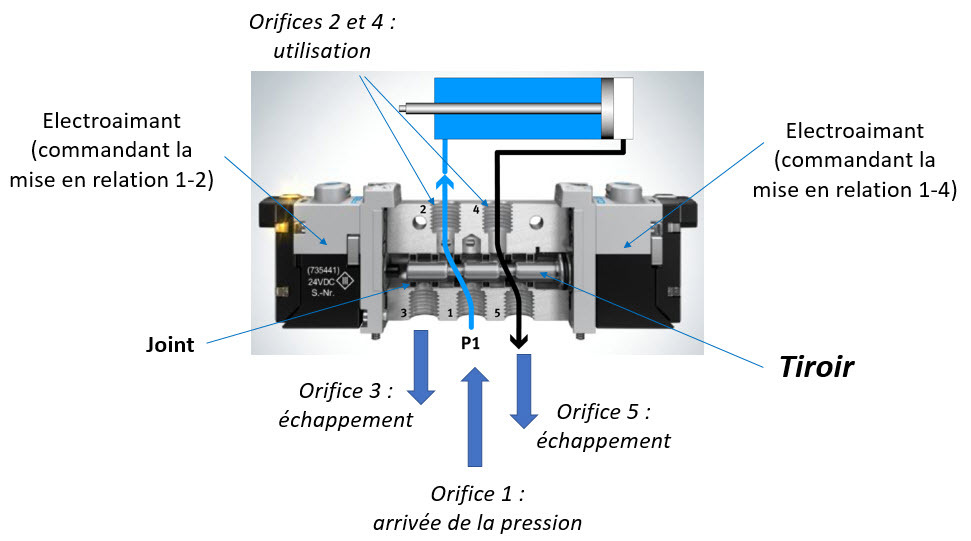

Exemple ci-dessous du schéma d'un distributeur 5/2 (5 orifices et 2 positions)

Pour commander une position, un électroaimant reçoit une commande sous forme de signal électrique, en provenance de l'unité de commande.

Cet électroaimant crée alors un champ magnétique, qui va repousser un tiroir.

Un distributeur bistable a ses 2 positions commandées. Il reçoit donc 2 commandes différentes en provenance de l'unité de commande (une pour commander chaque position).

Exemple ci-dessous de l'utilisation d'un distributeur 3/2 bistable pour animer un vérin simple effet. Ce distributeur peut recevoir 2 commandes distinctes : "rentrer tige" et "sortir tige" :

Exemple ci-dessous de l'utilisation d'un distributeur 4/2 bistable pour animer un vérin double effet. Ce distributeur peut recevoir 2 commandes distinctes : "rentrer tige" et "sortir tige" :

Un distributeur monostable a une seule position commandée. Il reçoit donc qu'une seule commande en provenance de l'unité de commande (la commande pour la position 2). Un ressort ramène automatiquement le distributeur dans la position 1 lorsque la commande de la position 2 ne se fait plus.

Exemple ci-dessous de l'utilisation d'un distributeur 3/2 monostable pour animer un vérin simple effet. Ce distributeur peut recevoir qu'une seule commande : "sortir tige" (la commande "rentrer tige" n'existe pas) :

Exemple ci-dessous de l'utilisation d'un distributeur 4/2 monostable pour animer un vérin double effet. Ce distributeur peut recevoir qu'une seule commande : "sortir tige" (la commande "rentrer tige" n'existe pas) :
