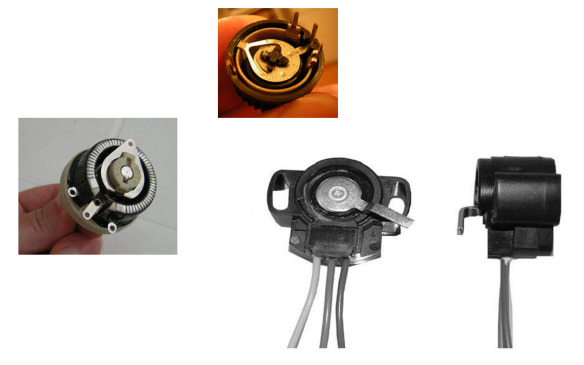

Les potentiomètres angulaires

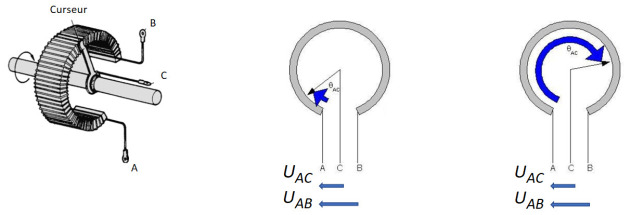

Un potentiomètre angulaire est une résistance variable à trois bornes, dont une borne (la C sur le schéma ci-dessous) est reliée à un curseur se déplaçant sur une piste résistante terminée par les deux autres bornes (A et B sur le schéma ci-dessous).
La résistance est soumise à une tension\(U_{AB}\).
La tension\(U_{AC}\) est alors proportionnelle à la position angulaire du curseur et à la tension\(U_{AB}\) à laquelle est soumise la résistance.
Ce capteur traduit donc une position angulaire en une tension (\(U_{AC}\)).
Les potentiomètres angulaires sont généralement monotour. C'est à dire que la position du curseur peut varier au maximum entre 0° et 360° .
