Description structurelle du système présent dans le laboratoire
Attention :
Le potentiomètre rotatif + le convertisseur analogique numérique mentionnés dans les diagrammes ci-dessous ont été remplacés par le codeur incrémental à effet Hall.

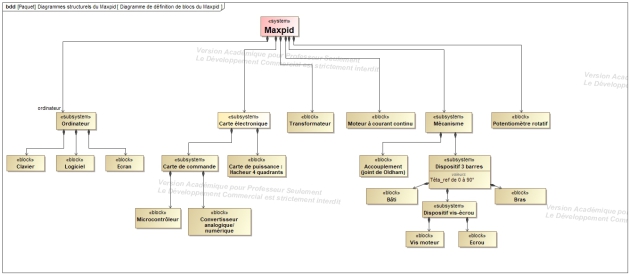

Diagramme de définition de blocs partiel

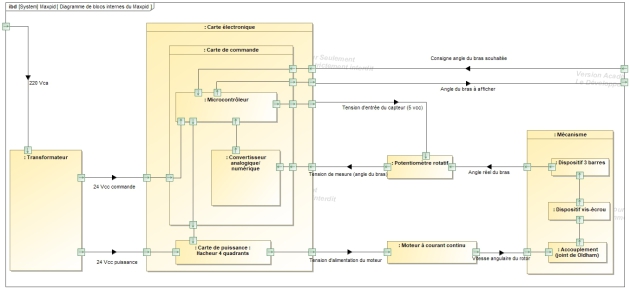

Diagramme de blocs internes simplifié
