Motoréducteur instrumenté

Capteur : le codeur incrémental à effet Hall

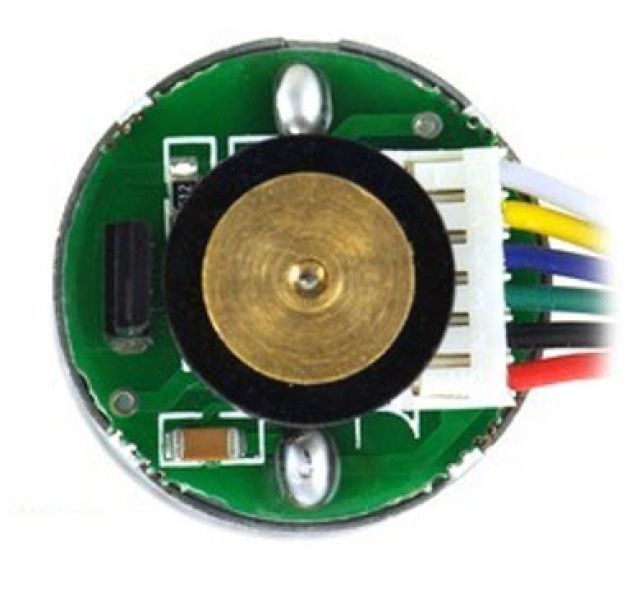

Les mesures de position et de vitesse angulaires se font grâce à un codeur incrémental à effet Hall.

Ce codeur, situé sur l'axe moteur, renvoie 48 impulsions/tour.

Comme on peut le voir sur l'acquisition ci-dessous, on utilise les fronts montants et descendants de deux signaux carrés en quadrature.

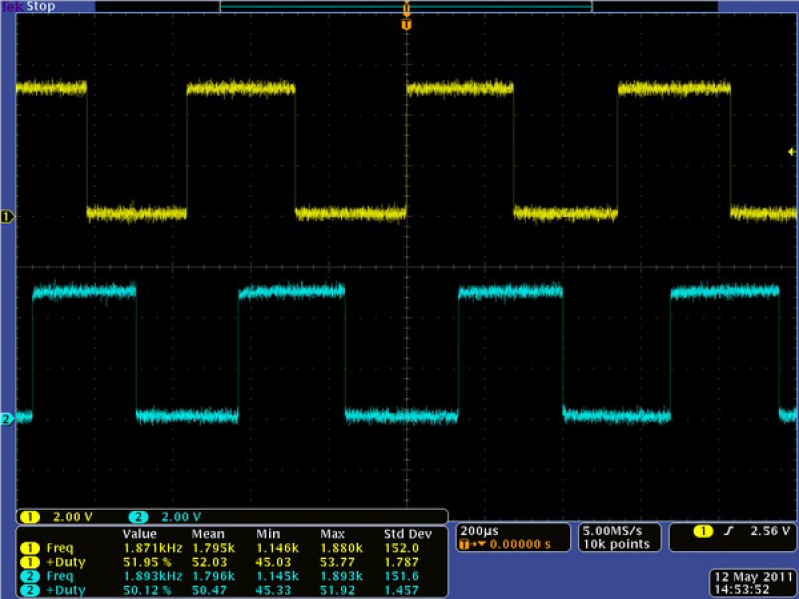

Signal en sortie du codeur incrémental à effet hall
