Menu Acquisition

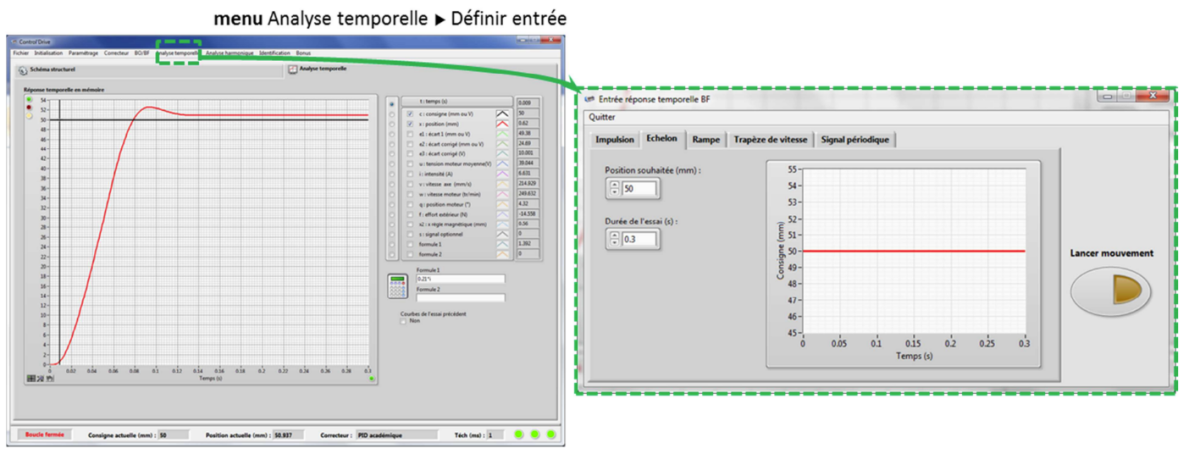

Pilotage en boucle fermée : commande de la position du chariot
o Menu BO/BF => Boucle fermée
o Aller dans le menu Analyse temporelle => Définir entrée.
o Dans la fenêtre, choisir une sollicitation, par exemple « Échelon ».
Configurer l'essai :
- Position souhaitée : 50 mm.
- Durée de l'essai : 0,3 s.
Sur le pupitre : appuyer sur « Réinitialiser » pour mettre le chariot en position initiale.
Appuyer sur le bouton « Lancer mouvement ».
Pilotage en boucle ouverte : pilotage de la tension d'alimentation du moteur
o Menu BO/BF => Boucle ouverte
o Aller dans le menu Analyse temporelle => Définir entrée.
o Dans la fenêtre, choisir une sollicitation, par exemple « Échelon ».
Configurer l'essai :
- Tension : 5 V.
- Durée de l'essai : 0,3 s.
Sur le pupitre : appuyer sur « Réinitialiser » pour mettre le chariot en position initiale.
Appuyer sur le bouton « Lancer mouvement ».

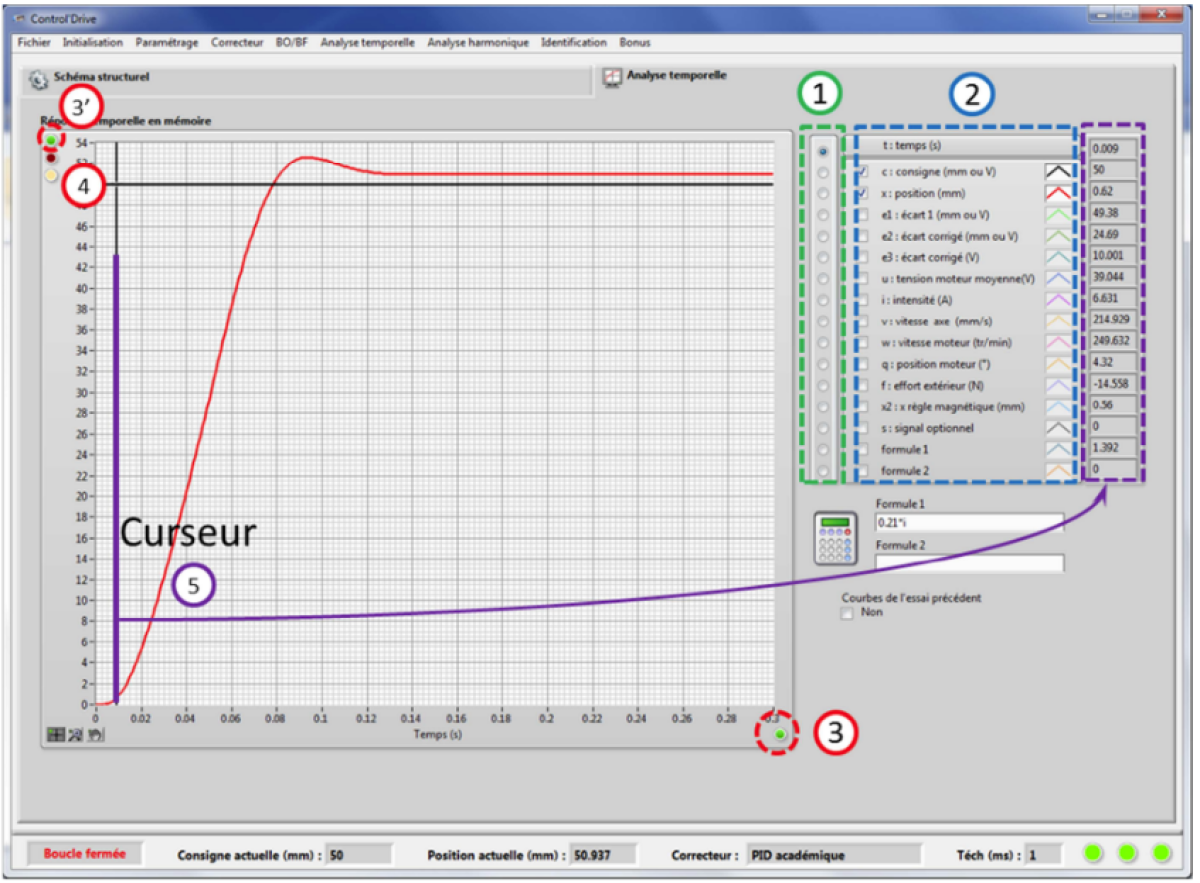

Gestion de l'affichage des courbes
1. Choix de l'abscisse
2. Choix de l'ordonnée
3. Activation de l'échelle automatique (sur l'abscisse 3 et sur l'ordonnée 3').
4. Visualisation des échantillons mesurés
5. Données en un point
