Actionneur-transmetteur-capteur : le motoréducteur avec encodeur

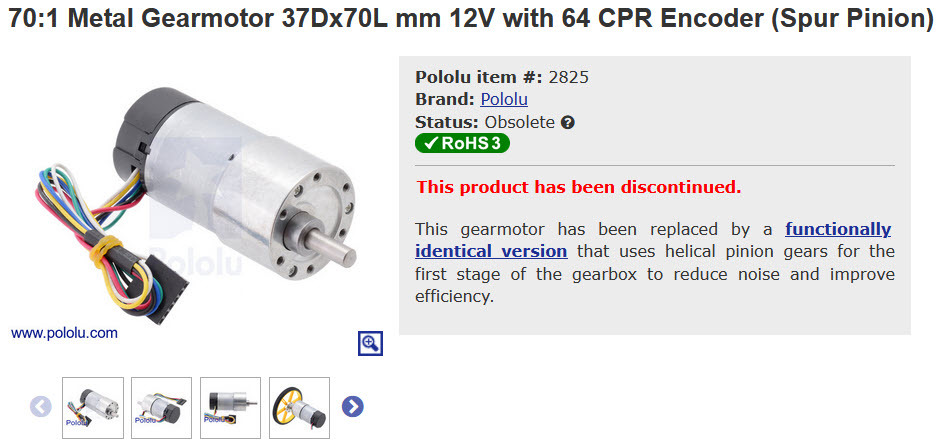

Modèle : Pololu 2825

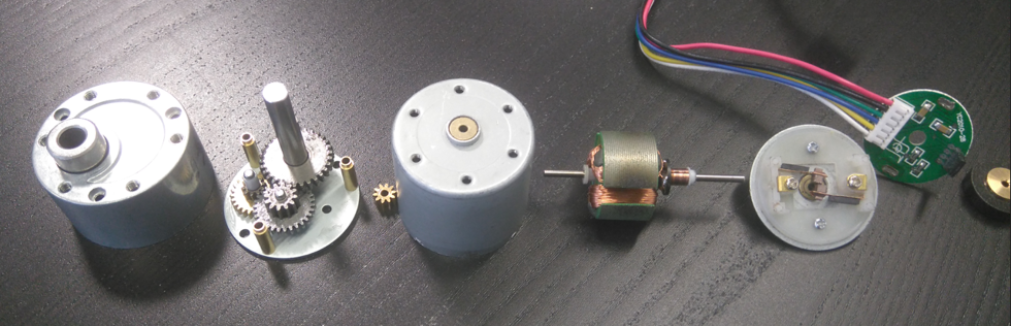

Éléments démontés : carter, réducteur, rotor, codeur

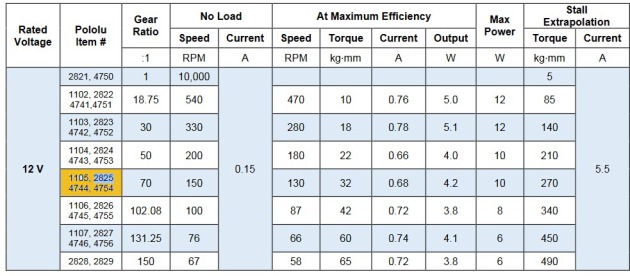

Caractéristiques du Pololu 2825

Dans le tableau ci-dessus :

- gear ratio = rapport de réduction

- no-load = à vide

- at maximum efficiency = au point de rendement maximum

- stall = bloqué

- torque = couple

- rpm = tr/min

Caractéristiques du moteur à courant continu du Pololu 2825

R = 4 Ω : résistance du bobinage du rotor (induit) ;

L = 1 mH : inductance du bobinage du rotor (induit) ;

Kc = 9,8 mNm/A : constante de couple ;

Ke = 1,03 V/(1000 tr/min) : coefficient de la force contre électromotrice (= inverse de la constante de vitesse ).

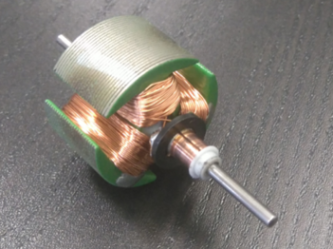

Le rotor :

La masse du rotor est de 30 g

Le diamètre du rotor est de 23mm

Caractéristiques du réducteur de vitesse du Pololu 2825

Le réducteur est composé d'un train simple de 4 engrenages cylindriques.

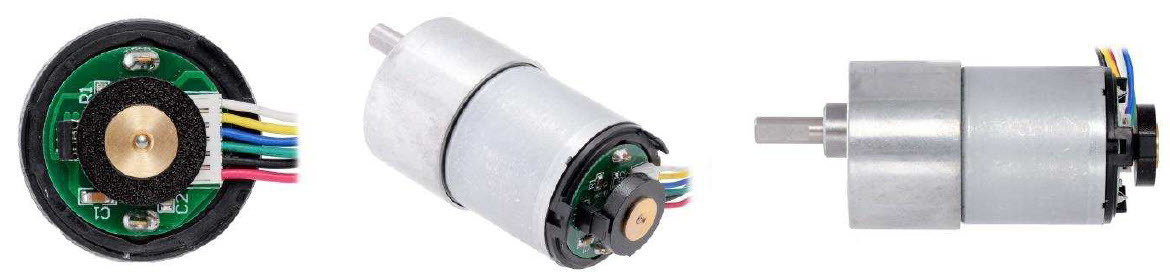

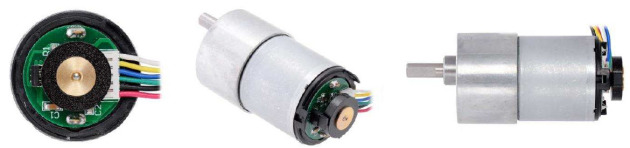

Caractéristiques du codeur à effet Hall du Pololu 2825 (64 CPR)

NB : dans l'intitulé du motoréducteur tout en haut de cette page, on peut lire "with 64 CPR Encoder", ce qui signifie selon le texte ci-dessus : 64 counts per revolution, soit 64 point/tr.
