Les 3 chaînes de puissance indépendantes

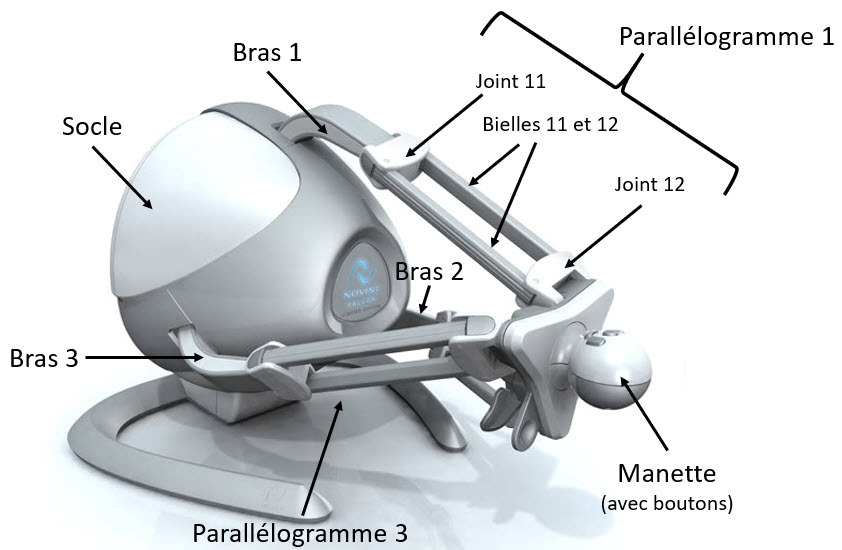

Le robot haptique possède une architecture mécanique de type robot parallèle. La manette est reliée à 3 parallélogrammes déformables, chacun relié à un bras.
Ces trois sous-systèmes, dit "axe", sont décalés d'un angle de 120°.
Ce système se caractérise donc par 3 chaînes de puissance indépendantes, et identiques (une pour chaque axe), utiles pour le positionnement de la manette /socle.
«
Sur le système réel, repérer TOUS les constituants ci-dessus. »
NB : un transformateur est commun à ces 3 chaînes de puissance.
«
Sur le système réel, repérer ce constituant. »
Principe d'une chaîne de puissance pour l'activité "déployer un axe"
La chaîne de puissance de chaque axe est constituée principalement de : le transformateur + un hacheur (pont de puissance MLI) + un moteur à courant continu + un réducteur de vitesse à cabestan + un transformateur de mouvement bras-parallélogramme (bielles).

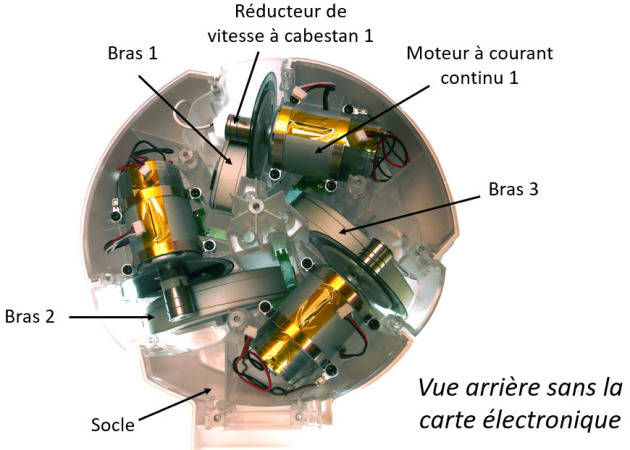

Ci-dessous les moteurs à courant continu et réducteurs de vitesse à cabestan de chaque axe.
«
Repérer TOUS les éléments ci-dessus, sur le robot haptique réel, dont le carter avant a été enlevé. »
Réducteur de vitesse à cabestan

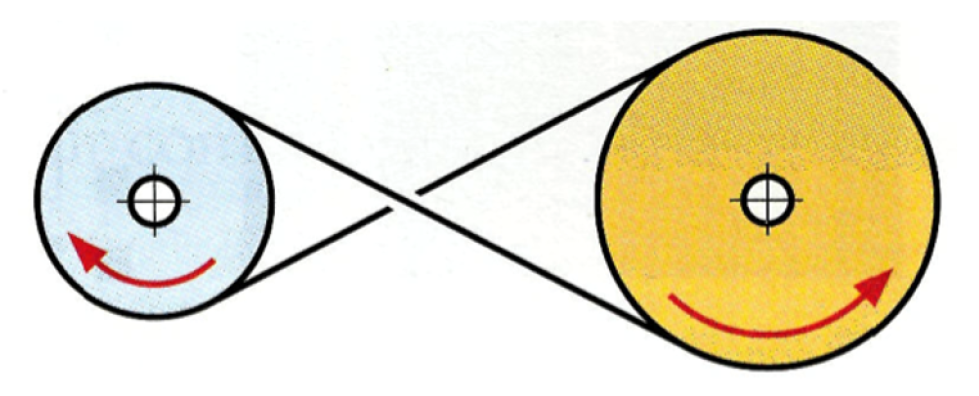

Un réducteur de vitesse à cabestan est un poulies-courroie à courroie croisée.
La petite poulie est appelée cabestan.
Dans le robot haptique :
- la petite poulie (le cabestan) est un simple cylindre solidaire du rotor du moteur ;

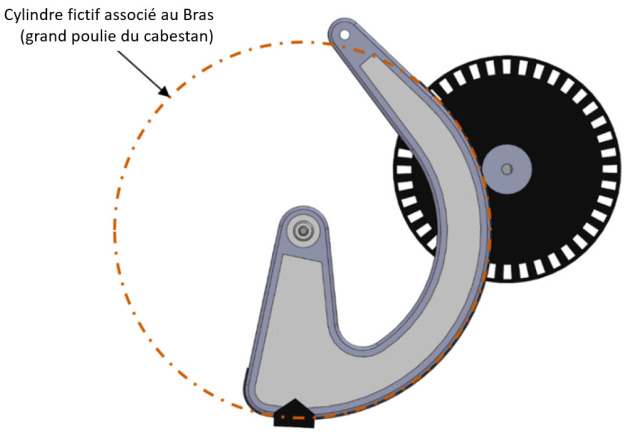

- la grande poulie est une portion de cylindre correspondant à la surface extérieure cylindrique du bras ;
- la courroie est remplacée par un câble en acier. Il est partiellement enroulé sur la grande poulie (le bras) et fixé à ses 2 extrémités sur ce même bras. Il fait plusieurs tours de la petite poulie (cabestan) afin d'assurer le non glissement du câble sur le cabestan.
«
Repérer le cabestan, le bras ainsi que leur sens de rotation, sur le robot haptique réel, dont le carter avant a été enlevé »
.

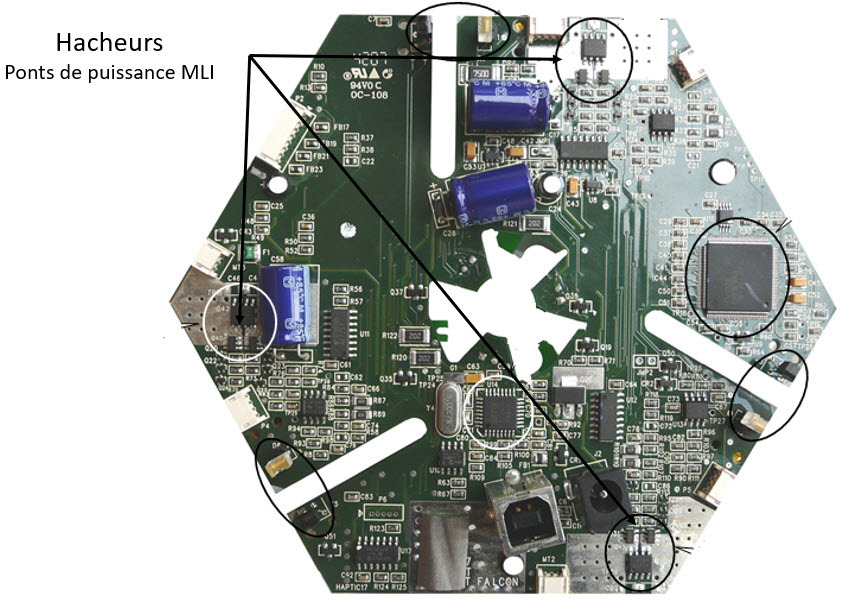

Hacheur - Pont de puissance MLI
Les hacheurs sont positionnés sur la carte électronique.
