Les détecteurs ou cellules optiques, infrarouges, photoélectriques et fourche optique
Utilisation
Ils occupent l'essentiel du marché.
Les détecteurs optiques, infrarouges, photoélectriques permettent de détecter tout type d'objet, qu'ils soient opaques, réfléchissants ou même quasi-transparents. Ils sont aussi utilisés pour la détection de personnes (ouvertures de portes, barrières de sécurité)., mais aussi pour compter.
Principe de fonctionnement
Basés sur un principe optique, ils détectent l'atténuation ou l'interruption du faisceau lumineux issu de l'émetteur lorsqu'il est traversé par un objet.
Une diode électroluminescente (LED) émet des impulsions lumineuses, généralement dans l'infrarouge proche (850 à 950 nm). Cette lumière est reçue ou non par une photodiode ou un phototransistor en fonction de la présence ou de l'absence d'un objet à détecter. Le courant photoélectrique créé est amplifié et comparé à un seuil de référence pour donner une information tout ou rien, qui permettra de déduire la proximité de l'objet.

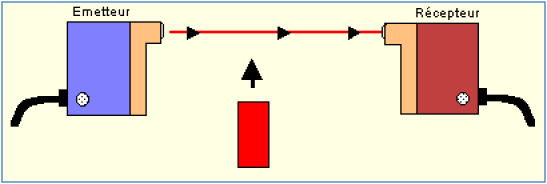

Détecteurs photoélectriques de type barrage et fourche optique
Un détecteur photoélectrique de type barrage est composé d'un émetteur et d'un récepteur.

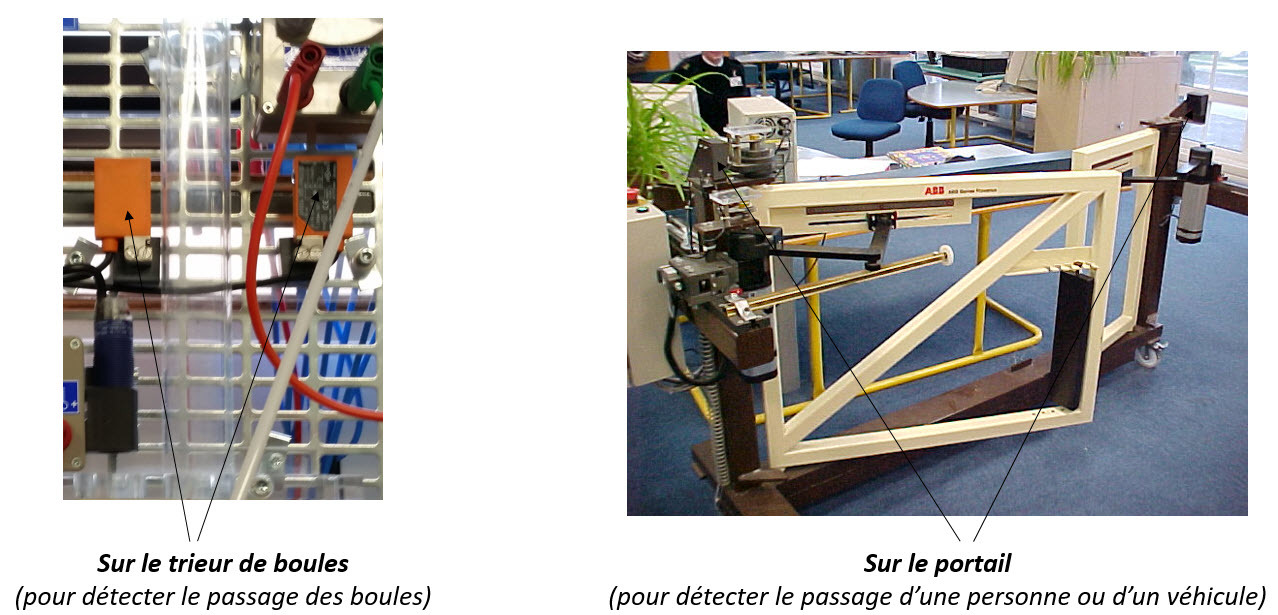

Exemples :

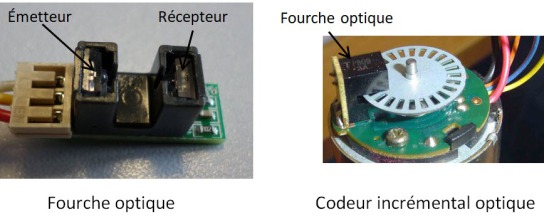

L'émetteur et le récepteur peuvent constituer le même composant : on parle alors de fourche optique.
Les fourches optiques sont souvent utilisés dans des codeurs incrémentaux.

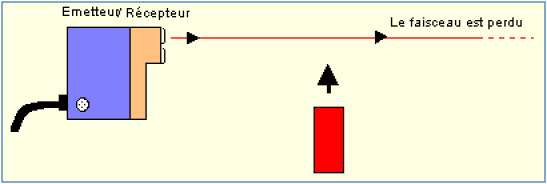

Détecteurs photoélectriques de type proximité
L’émetteur et le récepteur font partie du même élément.

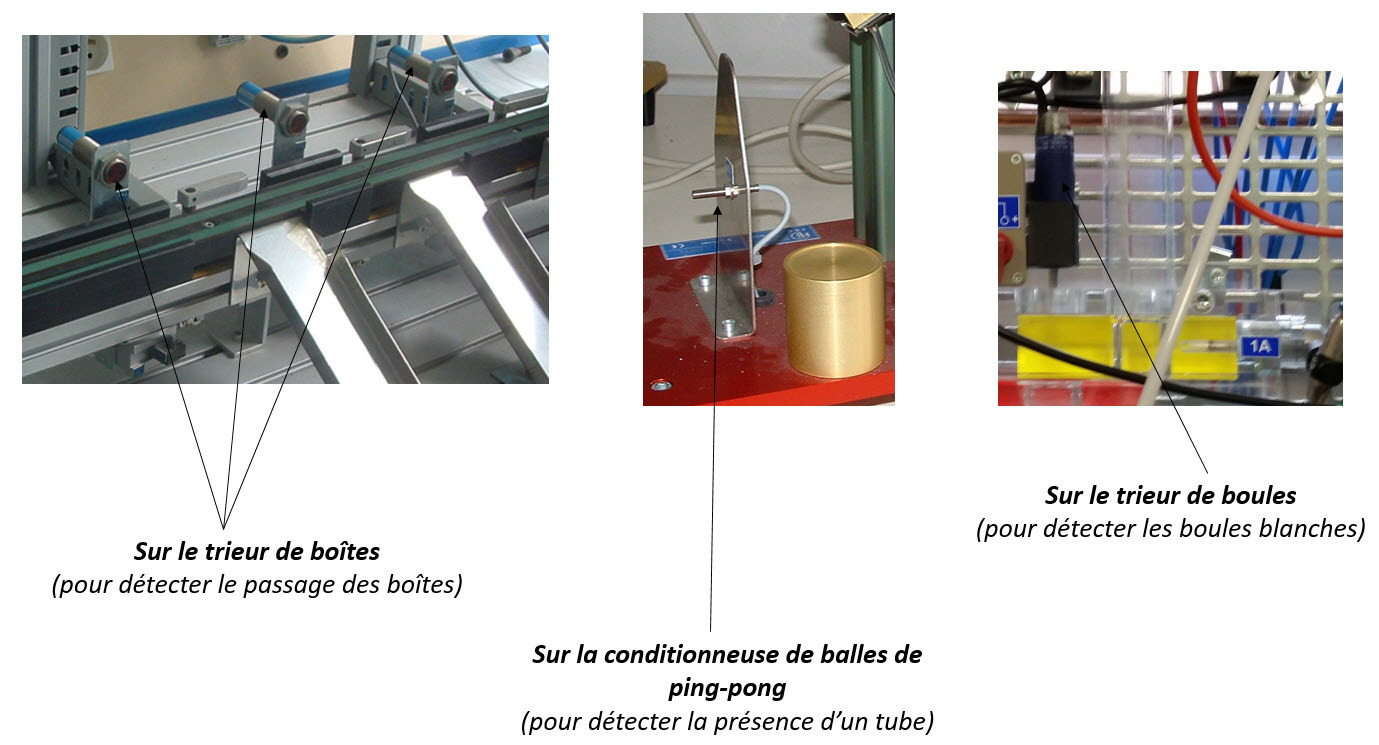

Exemples :

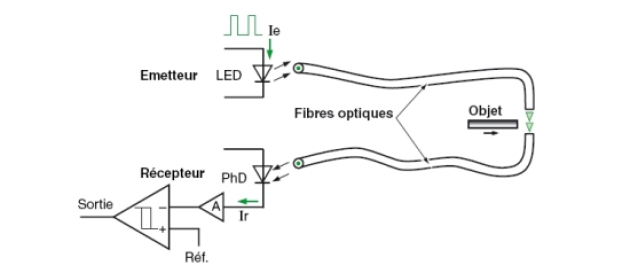

Détecteurs photoélectriques à fibre optique
Les fibres optiques sont placées devant la DEL d'émission et devant la photodiode ou le phototransistor de réception.
Ce principe permet :
d'éloigner l'électronique du point de contrôle,
d'atteindre des endroits exigus ou de température élevée,
de détecter de très petits objets (ordre du mm),
et, suivant la disposition de l'extrémité des fibres, de fonctionner en mode barrage ou proximité.
