Les détecteurs magnétiques à effet Hall
Utilisation

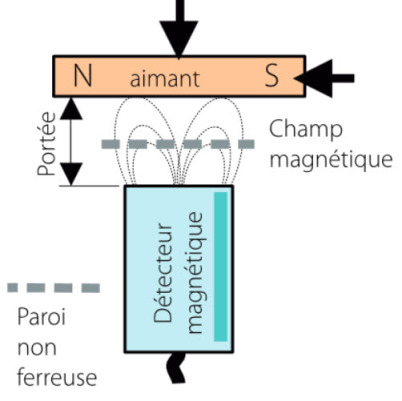

Ces capteurs permettent de détecter sans contactdes objets magnétisés ou comportant un aimant.
Ils sont par exemple employés pour détecter le niveau de remplissage de réservoirs en utilisant un aimant monté sur un flotteur.
Principe de fonctionnement (Effet Hall)

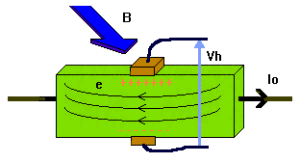

Si un courant I0 traverse un barreau en matériau conducteur et si on applique un champ magnétique B perpendiculaire au sens de passage du courant, la déviation des lignes de courant provoque une tension Vh proportionnelle au courant et au champ magnétique.
Ainsi, si le champ magnétique varie (approche près du capteur, d'un objet magnétisé ou comportant un aimant), la tension qui est mesurée, va varier aussi.
Cette tension est comparée à un seuil de référence pour donner une information tout ou rien, qui permettra de déduire la proximité de l'objet.
