Principaux constituants
Afin de bien comprendre le fonctionnement de ce système, il est nécessaire de comprendre d'abord le fonctionnement de ses principaux constituants.
Il est demandé ici de bien comprendre le fonctionnement de ces constituants, et non pas de les repérer sur le système.
À l'aide du dossier multimédia "constituants usuels", comprendre alors le fonctionnement de chaque constituant dans l'ordre ci-dessous :
hacheur ;
moteur à courant continu ;
pompe (actionneur) (regarder uniquement les pages "Fonction et typologie", puis "Pompe à pistons axiaux avec plateau tournant" et enfin "Pompe à pistons axiaux avec barillet tournant") ;
vérin (actionneur) ;
3 barres (transmetteur non-linéaire avec transformation de mouvement) ;
potentiomètre angulaire ;
correcteur (unité de commande).
Appeler le professeur si vous n'avez pas réussi à trouver un de ces constituants dans le dossier multimédia "constituants usuels".

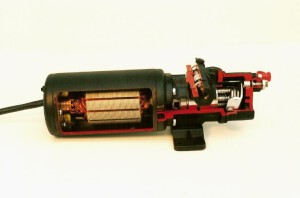

Zoom sur la moto-pompe (voir image ci-contre).
« Manipuler la moto-pompe "découpée" (la demander à votre professeur, si vous ne la trouvez pas sur votre table). »
« Tourner manuellement le rotor du moteur, afin de visualiser les mouvements de la pompe. »
« Visser et dévisser la vis de réglage du débit afin de visualiser le changement d'inclinaison du plateau. »
Zoom sur un ou des vérins.
« Manipuler le vérin "découpé" (le demander à votre professeur, si vous ne le trouvez pas sur votre table). »
