Pilote hydraulique de bateau

Au préalable, le pilote a été mis sous tension en mode manuel (bouton STBY).

• Lancer le logiciel TP_SI_PH (à partir du dossier maquette sur le bureau du PC). A son chargement, une boîte de dialogue rappelle comment sont gérées les unités ;

• Pour initier une nouvelle mesure, sélectionner "Fichier mesure/Nouveau" ;

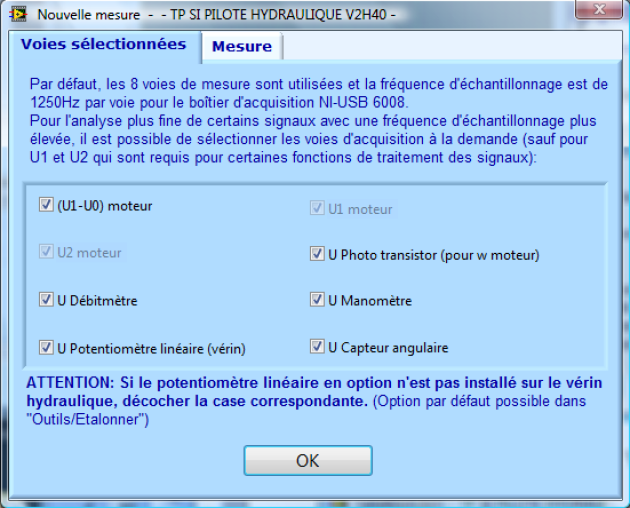

• Dans le premier onglet de la boîte de dialogue, sélectionner les voies qui seront mesurées (Tension moteur, débit, position linéaire du vérin...). Il est préférable de ne sélectionner que les voies utiles de manière à obtenir le meilleur taux d'échantillonnage. Mais dans le doute, tout sélectionner ;

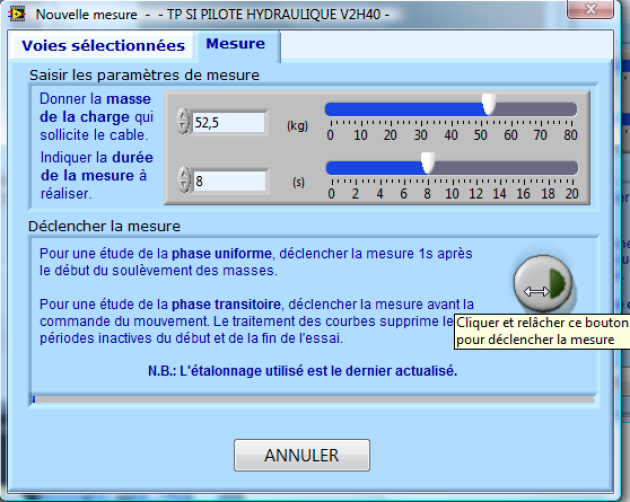

• Dans le second onglet de la boîte de dialogue, saisir la masse de la charge (0 kg si le câble de charge n'est pas fixé à l'extrémité du vérin) et la durée d'acquisition ;

• Lancer l'acquisition, à l'aide du bouton de commande ou du raccourci clavier [Fin] (NB : à partir de ce moment, toutes les voies sélectionnées au préalable enregistrent les valeurs mesurées) ;

• Pendant l'acquisition, si besoin, piloter le vérin en mode manuel ;

• Lorsque l'acquisition est terminée, choisir un nom à la mesure.
