Lancement du logiciel d'acquisition et configuration
Attention :
Avant de lancer le logiciel TP_Asser_PH, placer la barre (bras de mèche) en position médiane (angle de barre à 0°) à l'aide du mode manuel.
Puis, lancer le logiciel TP_Asser_PH (à partir du dossier maquette sur le bureau du PC). NB : UNE SEULE SESSION de TP_Asser_PH doit être ouverte.

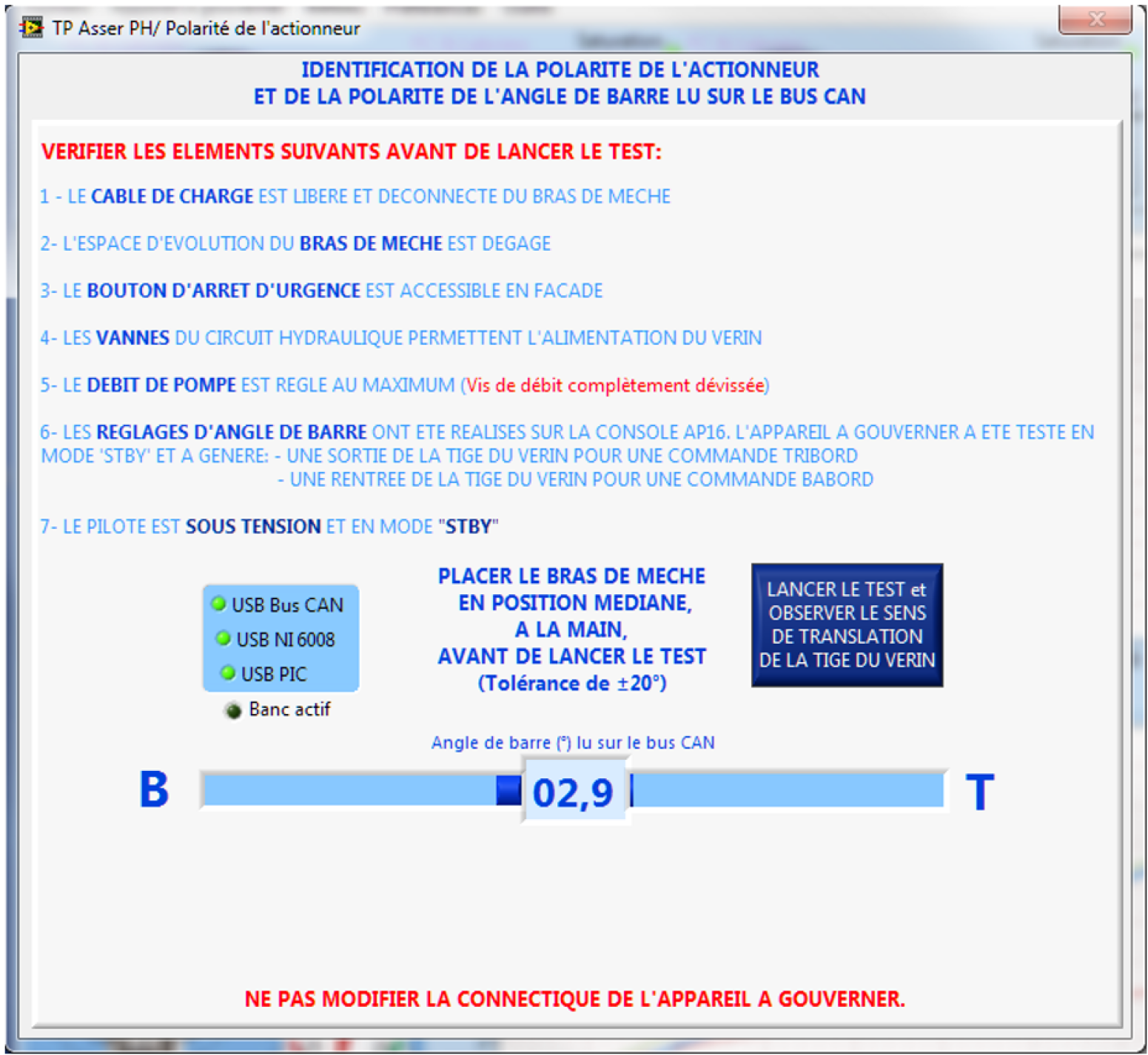

Indiquer la polarité de l'actionneur (autrement dit, le sens du moteur)
La première étape consiste à identifier la polarité de l'actionneur.

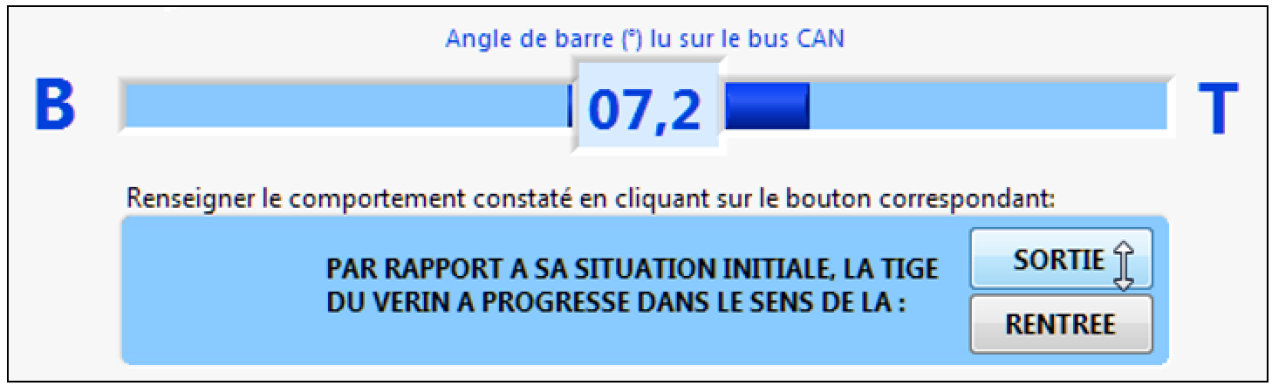

Lancer le test et observer le sens de déplacement de la tige du vérin.
Répondre correctement à la question posée.
Attention :
Une réponse erronée ne permettra pas de détecter correctement les fins de courses logicielles et risque de provoquer une surpression du circuit hydraulique.
Rappel : TOUTE SITUATION DE SURPRESSION DUE A UN BLOCAGE MÉCANIQUE EN FIN DE COURSE DOIT ÊTRE NEUTRALISÉE RAPIDEMENT en activant l'arrêt d'urgence (A repérer sur la maquette et vérifier qu'il est accessible).
