Actionneur-transmetteur-capteur : le motoréducteur avec encodeur

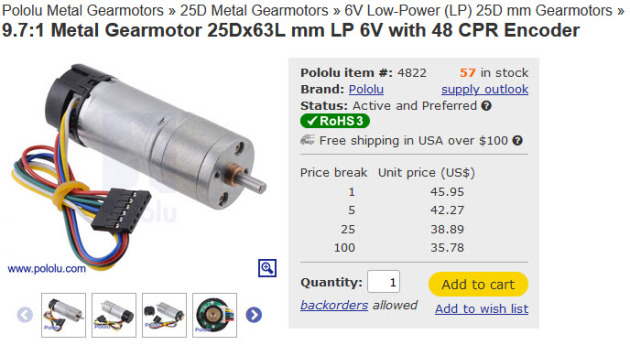

Modèle : Pololu 4822

Caractéristiques du Pololu 4822

Dans le tableau ci-dessus :

- gear ratio = rapport de réduction

- no-load = à vide

- at maximum efficiency = au point de rendement maximum

- stall = bloqué

- torque = couple

- rpm = tr/min

Caractéristiques du moteur à courant continu du Pololu 4822

R = 2,7 Ω : résistance du bobinage du rotor (induit) ;

L = 3,3 mH : inductance du bobinage du rotor (induit) ;

Kc = 0,01 Nm/A : constante de couple ;

Ke = 1,05 V/(1000 tr/min) : coefficient de la force contre électromotrice (= inverse de la constante de vitesse ).

Caractéristiques du réducteur de vitesse du Pololu 4822

Le réducteur est composé d'un train simple de 3 engrenages cylindriques.

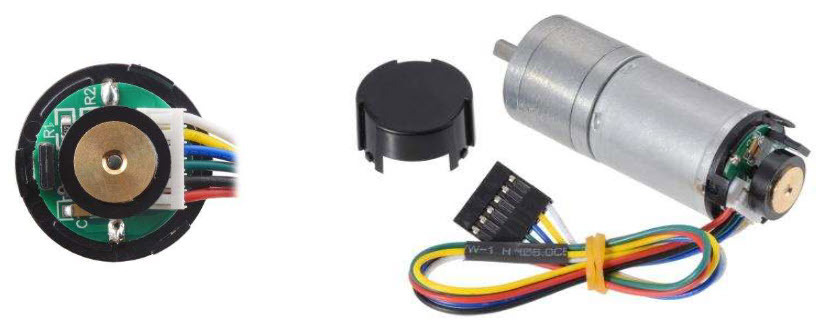

Caractéristiques du codeur à effet Hall du Pololu 4822 (48 CPR)

NB : dans l'intitulé du motoréducteur tout en haut de cette page, on peut lire "with 48 CPR Encoder", ce qui signifie selon le texte ci-dessus : 48 counts per revolution, soit 48 point/tr.
