Volant Logitech G29 avec retour de force

Actionneur : les deux moteurs à courant continu

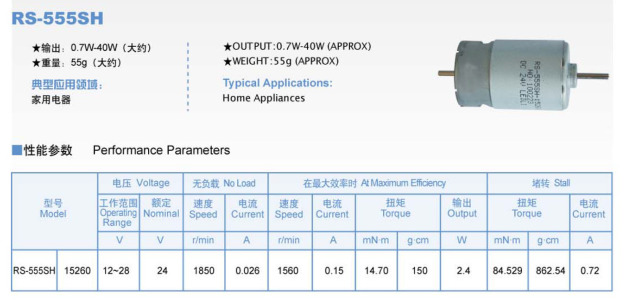

Dans le tableau ci-dessus :

- no-load = à vide

- at maximum efficiency = au point de rendement maximum

- stall = bloqué

- torque = couple

- r/min = tr/min

Autres caractéristiques :

R = 10 Ω : résistance du bobinage du rotor (induit) ;

L = 0,9 mH : inductance du bobinage du rotor (induit) ;

Kc = 130 mNm/A : constante de couple. NB : afin de prendre en compte les 2 moteurs dans la chaîne de puissance, on prendra pour valeur de Kc = 2 Kc ;

Ke = 13,6 mV/(tr/min) : coefficient de la force contre électromotrice (= inverse de la constante de vitesse ).
