Volant Logitech G29 avec retour de force

Choix de la structure à piloter (BO/BF) et définition du correcteur et de l'entrée

Choix de la structure à piloter

Sur ce système, il est possible de piloter 3 structures :

Essai possible

Structure à piloter

Entrée à renseigner

Schéma-blocs associés

Essai en boucle fermée (BF)

Avec asservissement en position

(prise en compte du retour capteur, et de la correction apportée par l'unité de commande)

Consigne de position en deg à l'entrée de l'IHM

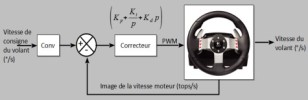

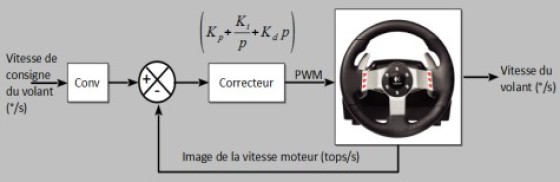

Avec asservissement en vitesse

(prise en compte du retour capteur, et de la correction apportée par l'unité de commande)

Consigne de vitesse en deg/s à l'entrée de l'IHM

Essai en boucle ouverte (BO)

Sans asservissement

(pas de retour capteur envoyé à l'unité de commande)

Commande numérique PWM en tops à l'entrée du hacheur

Sélectionner le menu Pilotage pour obtenir la fenêtre ci-dessous.

Cocher la case activation (zone 1) puis choisir la structure à piloter dans le menu déroulant (zone 2).

Les schémas-blocs, représentant la structure à piloter, apparaissent automatiquement.

La fréquence du hacheur utilisé peut être modifiée. La valeur par défaut est automatiquement chargée au démarrage. Il est possible de faire varier cette fréquence de 1 à 30 kHz.

Définition du correcteur (uniquement pour une structure avec asservissement)

La zone "paramètres du correcteur" (zone 3 dans la fenêtre ci-dessus) permet de définir le correcteur (de position ou de vitesse) lorsqu'il est utilisé lors de pilotage en BF.

Il a pour fonction de transfert : avec :

- gain proportionnel ;

- gain intégral ;

- gain dérivé..

Le réglage de ce correcteur (valeurs de ) doit être renseigné selon les valeurs données dans le TP.

Sinon, saisir les valeurs du réglage par défaut :

Définition de l'entrée

Voir tableau en haut de la page afin de connaître la grandeur en entrée de l'essai.

La zone 4 de la fenêtre ci-dessus permet de choisir l'entrée  :

  • un échelon (à choisir par défaut)

  • un sinus

  • une courbe affine par morceaux

NB : La durée de mesure est automatiquement adaptée pour des consignes en sinus ou affine par morceaux.

Une zone graphique permet de visualiser l'entrée choisie.

Les amplitudes maximales des entrées sont limitées pour éviter d'abîmer le système.

Essai

Cliquer sur le bouton en haut à droite afin d'aller dans la fenêtre de réalisation de l'essai.
