Affichage personnalisé
Si besoin, il est possible de tracer des fonctions particulières :
– une grandeur en fonction d'une autre grandeur (et non pas en fonction du temps), exemple : ωvolant=f(θvolant)
– un rapport entre deux grandeurs en fonction du temps, exemple : umoteur/PWM=f(t)
– une combinaison de grandeurs, exemple tracé de la puissance électrique consommée par le moteur : Pélec=f(t) en traçant umoteur*imoteur=f(t)
 | Pour cela, renseigner la zone Description, en précisant par exemple "échelon 100deg". Puis, enregistrer la mesure en cliquant sur la disquette. |
Puis, cliquer sur l'icône
pour revenir au menu principal, et sélectionner le menu analyse
.
Ensuite :
- sélectionner les fichiers de mesure à exploiter ;
- définir les fonctions à calculer, en cliquant sur l’icône :

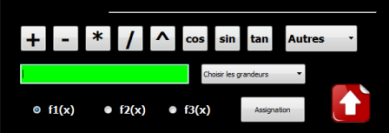

, puis en renseignant la zone verte ci-dessous à l'aide des opérateurs mathématiques et des grandeurs disponibles :
- sortir du sous-menu "définir les fonctions" ;
- sélectionner les grandeurs à visualiser en cliquant sur les icônes proposées ;
- tracer la courbe en cliquant sur l’icône :
Changement d'entrée ou de structure à piloter
Une fois un essai terminé, il est possible de faire un nouvel essai en changeant d'entrée ou de structure à piloter en cliquant sur l'icône
.
