Créer une action « couple »
Un couple (même s'il n'est pas moteur) est appelé "Moteur" au lieu de "Couple" dans Meca3D...
Cliquer droit sur Effort / Ajouter.

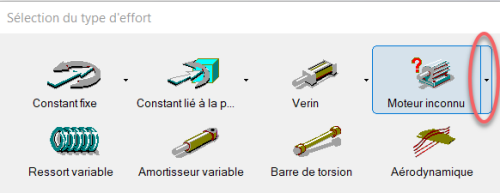

Choisir le couple selon sa valeur (voir image ci-dessus) :
– "Moteur" = valeur connue et constante ;
– ou "Moteur variable" = valeur connue mais variable. Elle sera définie à l'aide de l'éditeur de courbes ;
– ou "Moteur inconnu" = valeur inconnue. Elle sera déterminée par Meca3D.
Ensuite, renseigner la liaison pivot sur laquelle agit cette action mécanique, ainsi que sa valeur (si connue).
– vérifier les actions créées. Pour cela :
mettre en surbrillance une action dans la zone graphique, en cliquant sur celle-ci dans l'onglet Meca3D. Les résultantes sont représentées par des flèches, alors que les moments sont représentés par des arcs orientés (voir image ci-contre).
cliquer sur l'icône « reconstruire »
placé en haut de la fenêtre ;
– renommer explicitement une action, en double cliquant sur son nom :
– il est possible par la suite, de ne plus prendre en compte une action créée, en cliquant droit sur celle-ci dans l'onglet Meca3D, puis en sélectionnant inactiver.
