Créer une action « vérin »
Lors de la création d'une action de type "vérin", Meca3D définit automatiquement 2 forces égales et directement opposées.
Cliquer droit sur Effort / Ajouter.

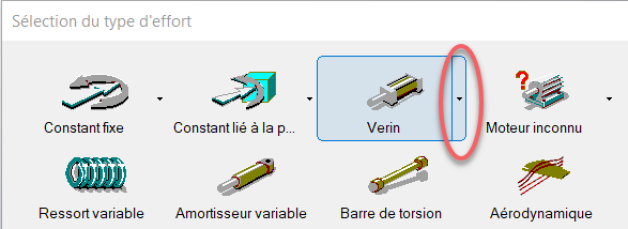

Choisir les 2 forces du vérin selon leur valeur (voir image ci-dessous) :
–"Vérin" = valeur connue et constante ;
– ou "Vérin variable" = valeur connue mais variable. Elle sera définie à l'aide de l'éditeur de courbes ;
– ou "Vérin inconnu" = valeur inconnue. Elle sera déterminée par Meca3D.
Ensuite, renseigner les 2 pièces (d'ancrage dans Meca3D) sur lesquelles agissent les 2 forces, puis les 2 points d'application (d'ancrage dans Meca3D), ainsi que leur valeur (si connue).
NB : pour sélectionner 2 points, appuyer sur la touche du clavier CTRL tout en sélectionnant les 2 points.
– vérifier les actions créées. Pour cela :

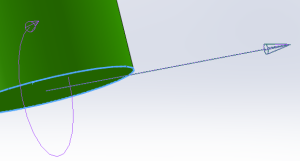

mettre en surbrillance une action dans la zone graphique, en cliquant sur celle-ci dans l'onglet Meca3D. Les résultantes sont représentées par des flèches, alors que les moments sont représentés par des arcs orientés (voir image ci-contre).
cliquer sur l'icône « reconstruire »
placé en haut de la fenêtre ;

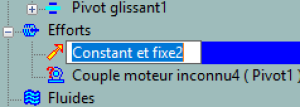

– renommer explicitement une action, en double cliquant sur son nom :

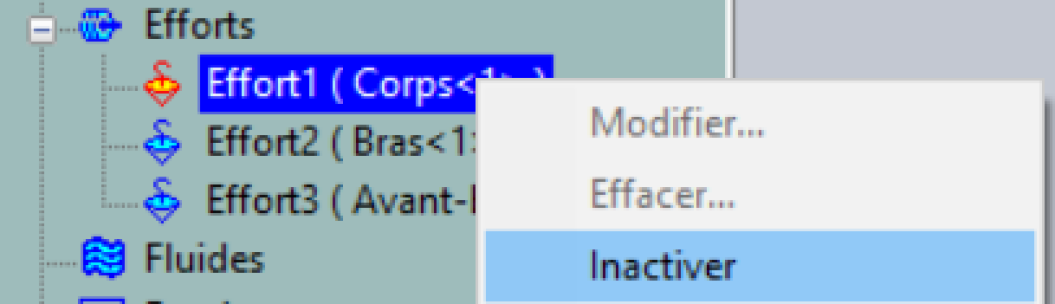

– il est possible par la suite, de ne plus prendre en compte une action créée, en cliquant droit sur celle-ci dans l'onglet Meca3D, puis en sélectionnant inactiver.
