Affichage de grandeurs en fonction du temps

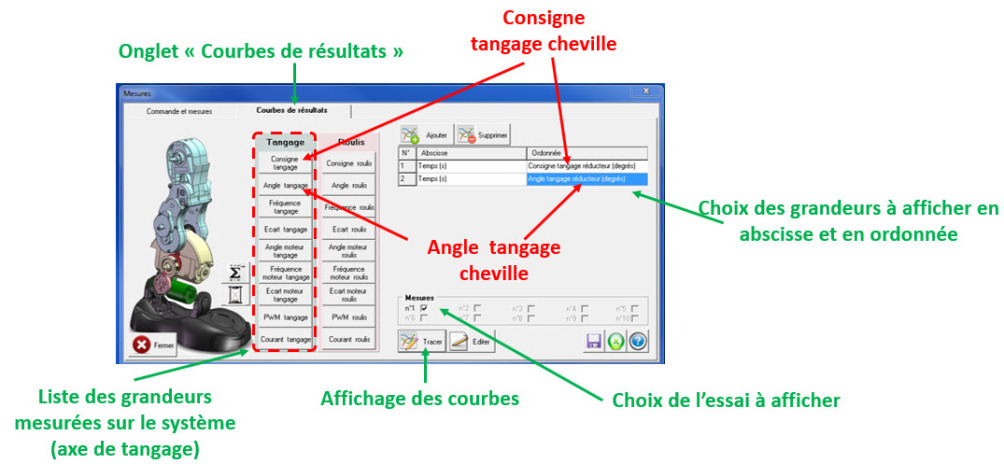

Cliquer sur l'onglet « Courbes de résultats ».
cliquer sur "abscisse", puis choisir la grandeur temps à disposer en abscisse, en cliquant sur son icône
du dessin de gauche ;cliquer sur "ordonnée", puis choisir la (ou les) grandeur(s) à disposer en ordonnée, en cliquant sur un des icônes du dessin de gauche.
NB1 : "Ajouter" crée plusieurs grandeurs à tracer simultanément ;
NB2 : "Supprimer" efface les grandeurs sélectionnées ;
Attention : la vitesse du chariot affichée par le logiciel est en réalité la vitesse du poussoir lié à la chaîne. Lorsque la corde n'est pas tendue, ces deux vitesses sont identiques.
cliquer en bas à droite sur le numéro de l'essai à tracer. En cliquant sur plusieurs numéros, vous tracerez plusieurs essais sur le même graphe ;
cliquer sur [tracer] ;
cliquer sur une courbe la met en surbrillance et permet de connaître abscisse et ordonnée de celle-ci ;
un clic droit dans le graphe fait apparaître un menu de gestion Fenêtre résultats des échelles.
une fois les courbes tracées, ne pas hésiter à lisser ces dernières en cliquant sur l'icône configuration
, et à positionner le curseur au maximum :
NB : la commande PWM tracée n'est pas en point, mais en % (sachant que 100% correspond à la valeur maximale en entrée du hacheur, soit 27 points. Cette valeur maximale correspond à une tension d'alimentation du moteur de 24V).
