Pilotage en BO avec consigne de courant en échelon

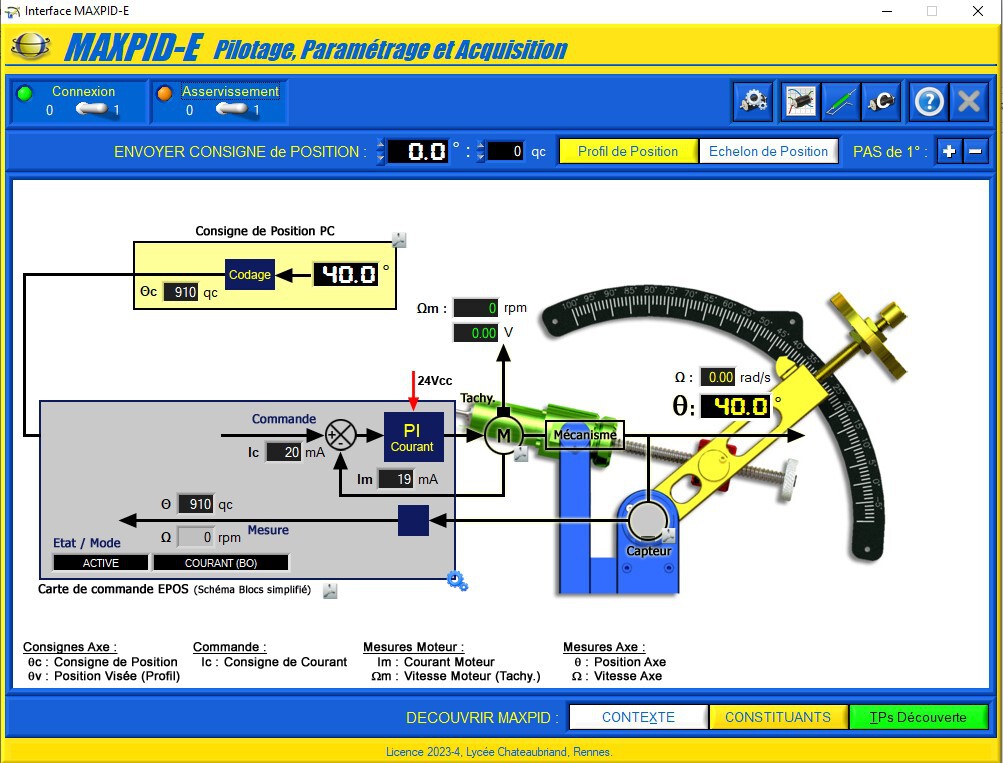

Structure pilotée
Essai possible | Structure à piloter | Entrée à renseigner | Notation dans le logiciel | Schéma-blocs associés |
|---|---|---|---|---|
Essai en boucle ouverte (BO) (boucle de position ouverte) | Boucle ouverte avec tout de même asservissement en courant (prise en compte du retour du capteur, et de la correction apportée par l'unité de commande uniquement au niveau de la boucle de courant) | Consigne de courant en mA à l'entrée de la boucle de courant | Courant (BO) |
|
Paramétrage de la consigne de courant en échelon, puis essai

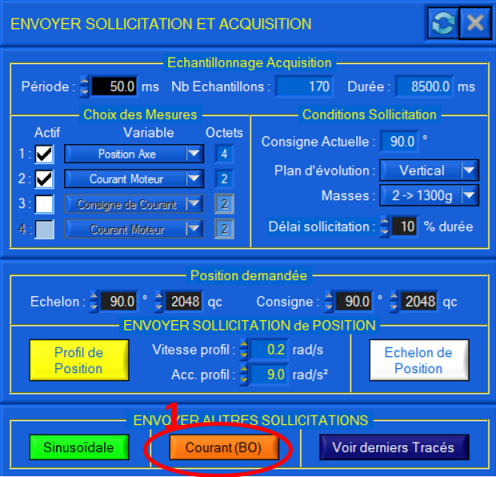

Cliquer sur le bouton « Courant BO » ci-dessous.

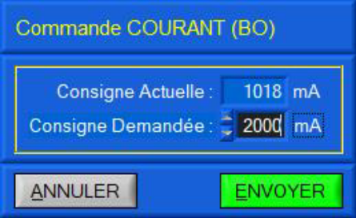

La fenêtre ci-dessous s'ouvre. Elle permet de paramétrer la consigne de courant.
Cliquer sur « Envoyer » pour lancer l'essai.
